Снятие
Установите автомобиль на рабочее место, затормозите стояночным тормозом, выключите зажигание и отсоедините клемму "минус" от аккумуляторной батареи.
Отверните гайку 3, рис. 7-18, на опорном кронштейне 4 ресивера.

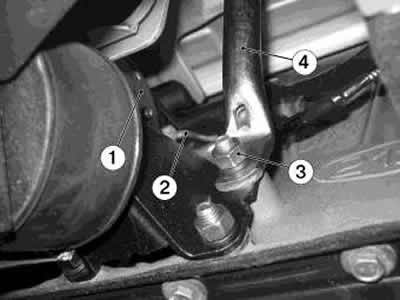

Рис. 7-18. Снятие стартера: 1 - стартер; 2 - электропровода стартера; 3 - гайка болта крепления опорного кронштейна; 4 - опорный кронштейн ресивера.
Текст предоставлен порталом (www.Autoinstruction.ru)
Установите автомобиль на подъемник и поднимите его на высоту, удобную для работы. Снимите экран шумоизоляционный.
Снимите защиту двигателя.
Снимите брызговик двигателя.
Отверните нижнюю гайку опорного кронштейна ресивера.
Снимите щиток стартера.
Отсоедините трубу приемную и отделите ее от глушителя дополнительного с нейтрализатором в сборе.
Зафиксируйте глушитель дополнительный с нейтрализатором в сборе при помощи технологического крючка.
Опустите автомобиль.
Отсоедините сверху приемную трубу.
Выверните датчик кислорода 1, рис. 7-19, из приемной трубы 2.
Рис. 7-19. Отсоединение датчика кислорода: 1 - датчик кислорода; 2 - приемная труба
Снимите приемную трубу.
Установите автомобиль на подъемник.
Отсоедините подушку стабилизатора.
Снимите экран нейтрализатора.
Снимите брызговик компрессора.
Отверните болты крепления (3 шт) стартера к картеру сцепления и вывести стартер из посадочного места.
Отсоедините от стартера электропровода и снимите стартер.
Установка
Для установки стартера выполните операции в последовательности, обратной снятию.
Затяните болты крепления стартера к картеру сцепления. Момент затяжки болтов 16...25 Нм (1,6...2,5 кгс·м).
