Снятие
1. Снимите крышки клапанов (см. раздел 4) с головки цилиндров.
2. Поочередно отверните стойки клапанных коромысел и отсоедините клапанные коромысла, опоры и фиксаторы опор (см. иллюстрацию). Сложите комплект деталей каждого клапанного коромысла отдельно в помеченные полиэтиленовые пакетики, чтобы не перепугать их местами при установке узла.

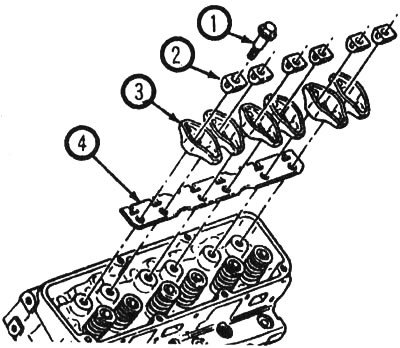

5.2. Детали клапанных коромысел: 1 - болт, 2 - опора клапанного коромысла, 3 - клапанное коромысло, 4 - направляющая штанг
3. Сняв штанги, храните их по отдельности, чтобы не перепутать при установке (см. иллюстрацию).

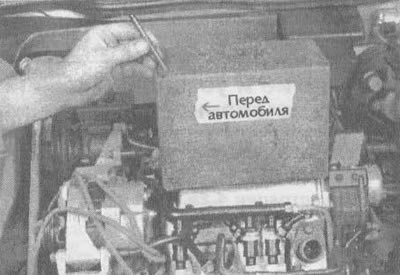

5.3. Если удаляется не одна штанга, храните их в картонной коробке с отверстиями, чтобы не перепутать при установке. Обратите внимание на надпись "Перед автомобиля"
Проверка
4. Проверьте каждое клапанное коромысло на наличие следов износа, трещин и прочих повреждений, особенно в местах соприкосновения штанг и стержней клапанов.
Текст предоставил этот ресурс autoinstruction
5. Проверьте во всех клапанных коромыслах состояние опор и лицевых поверхностей опор. Обращайте внимание на следы истирания металла, трещины в зонах концентрации напряжений и необычные структуры износа. Если клапанные коромысла изношены или повреждены, замените их новыми; одновременно установите новые опоры.
6. Убедитесь, что отверстия во всех клапанных коромыслах со стороны установки штанг толкателей клапанов не засорены.
7. Проверьте штоки толкателей клапанов на наличие трещин и следов сильного износа. Прокатите каждый шток по стеклу, чтобы проверить, не согнут ли он.
Установка
8. Нанесите на нижние концы штоков толкателей клапанов слой моторного масла или смазки на основе молибдена и установите каждый на свое место. Убедитесь, что каждый из них полностью сел в своем гнезде.
9. Нанесите на концы стержней клапанов, верхние хвостовики штанг толкателей клапанов и на поверхности опор клапанов слой смазки на молибденовой основе, чтобы предотвратить повреждение соприкасающихся поверхностей до того, как давление масла в двигателе достигнет рабочей величины.
10. Нанесите на болты опор клапанных коромысел незатвердевающую смазку для резьбы. Установите на место клапанные коромысла, опоры, фиксаторы опор и вставьте болты; затяните болты моментом, указанным в разделе "Технические данные". Когда болты будут затянуты, проверьте, чтобы штанги толкателей правильно установились на клапанных коромыслах.
11. Установите крышки клапанов (см. раздел 4).
