Передняя крышка (со стороны радиатора)
1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снимите провода со свечей зажигания и снимите крышку жгута проводов (см. иллюстрации). Перед снятием пронумеруйте провода, чтобы не перепутать их при установке.

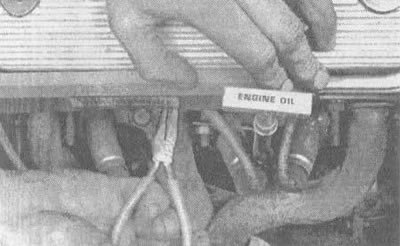

4.2а. Снимите крышку жгута проводов |

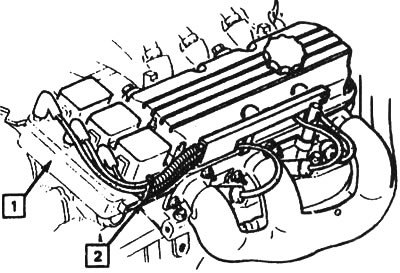

4.2б. Детали передней крышки клапанов: 1 - катушка зажигания, 2 - держатель проводов свечей зажигания |
3. Снимите поликлиновой ремень (см. главу 1, раздел 21).
4. Снимите кронштейн генератора.
5. Отверните болты и гайки крепления крышки клапанов (см. иллюстрации).

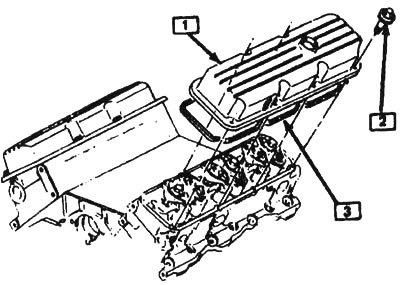

4.5. Расположение крепежных деталей крышки клапанов: 1 - крышка клапанов, 2 - болт, 3 - прокладка
6. Отделите крышку клапанов.
Примечание. Если крышка прилипла к головке цилиндров, для ее смещения воспользуйтесь молотком с мягким бойком.
Задняя крышка
7. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
8. Отсоедините провода от свечей зажигания и снимите держатель проводов (см. иллюстрацию). Чтобы не ошибиться при сборке, пометьте каждый из них.

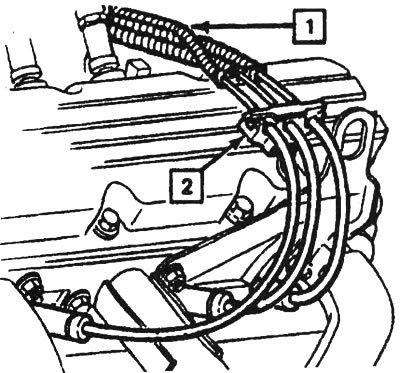

4.8. Расположение деталей задней крышки клапанов: 1 - провода свечей зажигания, 2 - держатель проводов свечей зажигания
9. Снимите поликлиновой приводной ремень (см. главу 1, раздел 21).
10. Снимите насос и скобы крепления гидроусилителя рулевого управления (см. главу 10, раздел 19).
11. Отверните болты и гайки крепления крышки клапанов.
12. Снимите крышку клапанов.
Примечание. Если крышка не отделяется, попытайтесь снять ее с помощью деревянного молотка.
Установка
13. Перед установкой крышек сопрягающиеся поверхности каждой головки цилиндров и крышки клапанного механизма должны быть абсолютно чистыми. Для снятия остатков материала старого уплотнения или прокладки воспользуйтесь подходящим скребком, после чего очистите сопрягающиеся поверхности растворителем для лака или ацетоном (если при установке крышки на сопрягающихся поверхностях остались следы материала уплотнителя или смазки, через эти места может происходить утечка масла). Крышки сделаны из алюминия, поэтому будьте очень осторожны, чтобы не поцарапать и не деформировать поверхности скребком.
14. Нанесите герметик на резьбу крепежных болтов и гаек. Установите на место крышку клапанного механизма с новой прокладкой, затем установите гайки и болты.
15. Затягивайте гайки и болты в несколько этапов требуемым моментом, указанным в технических данных, приведенных в настоящей главе.
16. Завершите установку в обратной последовательности. Не забудьте залить охлаждающую жидкость в систему, если она сливалась.
17. Запустите двигатель и проверьте, нет ли утечки в местах соединения крышки клапанов с головкой цилиндров.
