Отсоединяем колодку проводов от датчика уровня рабочей жидкости и отворачиваем две гайки крепления главного тормозного цилиндра (см. Снятие главного тормозного цилиндра).
В салоне под панелью приборов…

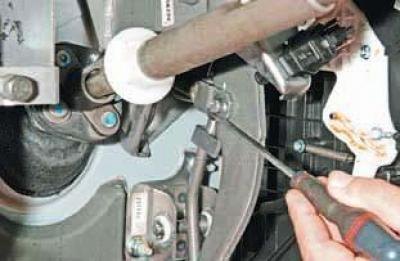

…отверткой поддеваем пружинный фиксатор пальца крепления толкателя вакуумного усилителя к педали тормоза (для наглядности панель приборов и рулевая колонка сняты)…

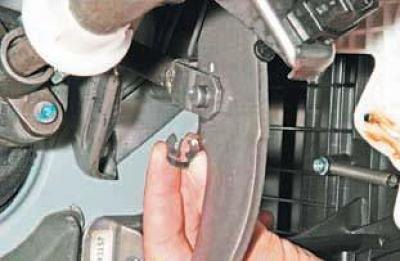

…и снимаем его.

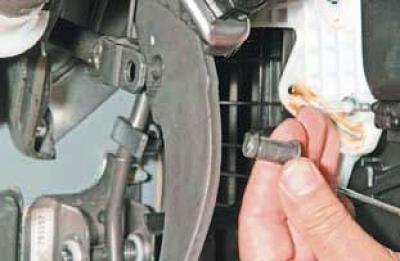

Вынимаем палец из отверстий педали и проушины толкателя.

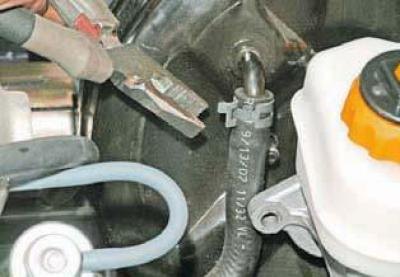

Пассатижами разжимаем хомут крепления шланга подвода разряжения от впускного трубопровода к вакуумному усилителю…

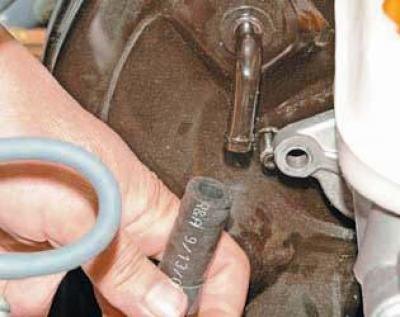

…и снимаем его со штуцера.
Осторожно изгибая тормозные трубки, не отсоединяя их от главного цилиндра, чтобы воздух не попал в гидропривод тормозной системы…

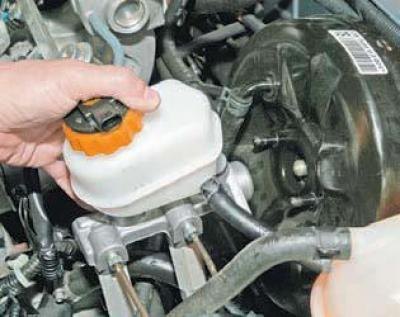

…отводим главный тормозной цилиндр (в сборе с бачком) от корпуса вакуумного усилителя.
Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновой прокладкой (см. Снятие главного тормозного цилиндра).
Вынимаем резиновую прокладку из отверстия вакуумного усилителя и проверяем ее техническое состояние.
При необходимости заменяем прокладку новой.
[Источник статьи размещён на портале Autoinstruction.ru]
Ключом «на 12» отворачиваем четыре гайки крепления корпуса вакуумного усилителя к кронштейнам (четвертая гайка на фото не видна).

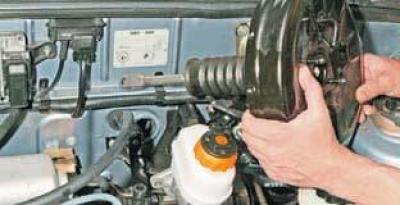

Выводим толкатель усилителя из отверстия щитка передка… …и извлекаем вакуумный усилитель из моторного отсека.
Снимаем с толкателя гофрированный защитный чехол.

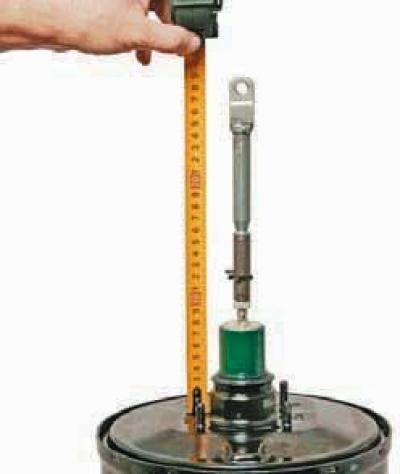

Проверяем размер между осью отверстия толкателя и привалочной плоскостью вакуумного усилителя, который должен составлять 278,5 мм.
Для получения нужного размера…

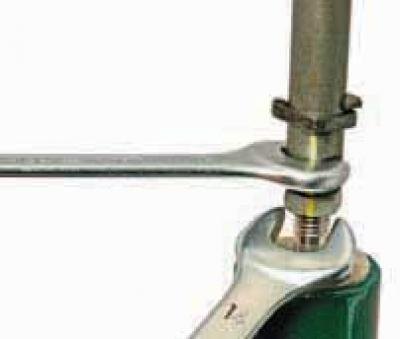

…ключом «на 14» отворачиваем контргайку, удерживая ключом «на 13» регулировочную втулку толкателя.
Вращением втулки добиваемся получения нужного размера, после чего затягиваем контргайку.
Если есть необходимость осмотреть или заменить толкатель…

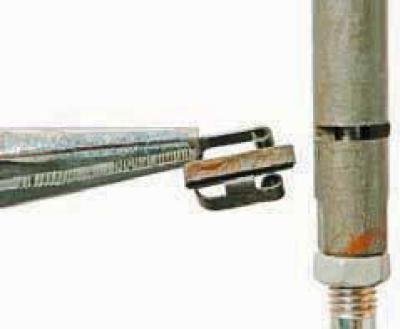

…пассатижами выводим пружинный фиксатор из паза втулки …
…и вынимаем толкатель.
Устанавливаем вакуумный усилитель тормозов в обратной последовательности.
