Процедура снятия
1. Демонтировать двигатель в сборе. Следуйте пункту «Двигатель в сборе» в этом разделе.
2. Снять приводной диск в сборе. См. «Приводной диск в сборе» в этом разделе.
3. Снять масляный поддон в сборе. См. «Масляный поддон в сборе» в этом разделе.
4. Снять пять болтов (1) крепления корпуса заднего сальника коленчатого вала к задней части блока цилиндров (2).

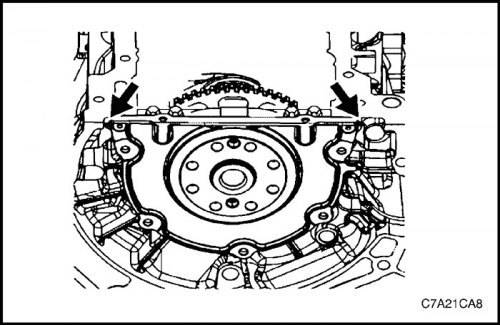

5. Используя точки, предусмотренные для отжатия рычагом и расположенные по краю корпуса заднего сальника коленчатого вала, отделить удерживаемый герметиком RTV корпус.

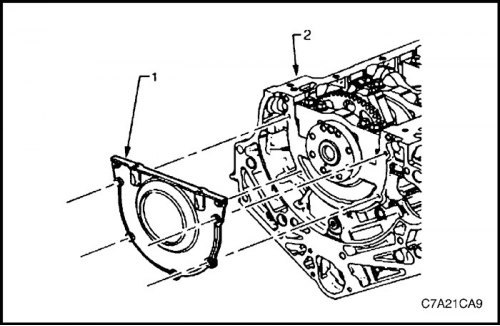

6. Снять с блока цилиндров (2) корпус заднего сальника (1) коленчатого вала.
Процедура установки
Материал опубликован ранее на: Autoinstruction

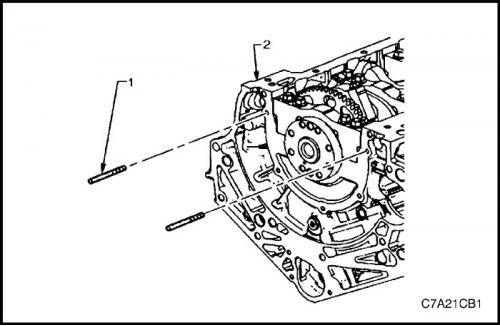

1. Установить направляющие штифты EN-46109 (1) в два отверстия на блоке цилиндров (2), предназначенные для болтов корпуса заднего сальника коленчатого вала.

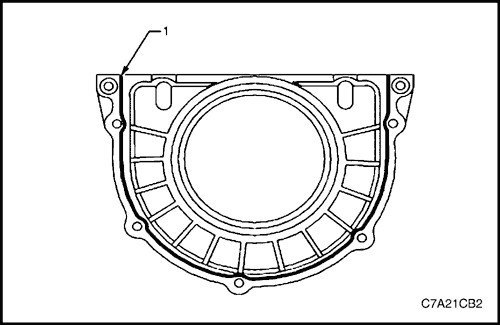

2. Нанести полоску (1) герметика RTV шириной 3 мм на корпус заднего сальника коленчатого вала.
Примечание: Не допускается попадание моторного масла на поверхность стыка блока цилиндров с корпусом заднего сальника коленчатого вала.
3. Установить на блок цилиндров (2) корпус заднего сальника (1) коленчатого вала.
Примечание: В комплект поставки нового заднего сальника коленчатого вала с корпусом входит также деталь для защиты уплотняемой поверхности. Защитную деталь не следует снимать с корпуса заднего сальника до тех пор, пока не будет закончена его установка.
4. Снять с блока цилиндров направляющие штифты.

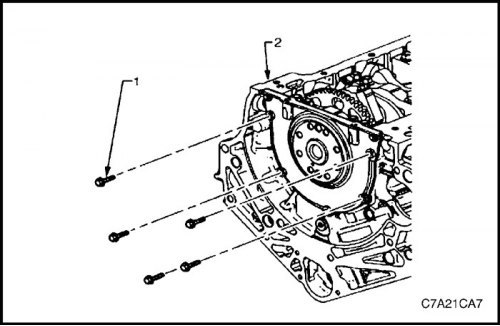

5. Установить на блок цилиндров (2) болты (1) крепления корпуса заднего сальника коленчатого вала.
Затянуть: Затянуть болты крепления корпуса заднего сальника коленчатого вала моментом 10 Н·м (89 lb-in.).
6. Установить масляный поддон в сборе. См. «Масляный поддон в сборе» в этом разделе.
7. Установить приводной диск в сборе. См. «Приводной диск в сборе» в этом разделе.
8. Установить двигатель в сборе. Следуйте пункту «Двигатель в сборе» в этом разделе.
