Процедура снятия
1. Отсоедините отрицательный кабель аккумулятора.
2. Отсоедините разъем датчика температуры воздуха на впуске (IAT).
3. Ослабить зажим и отсоединить выпускной шланг воздушного фильтра от резонатора.
4. Ослабить зажим и удалить резонатор из корпуса электронной дроссельной заслонки.
5. Снимите кожух двигателя.
6. Отсоединить шланг сапуна и шланг принудительной вентиляции картера от крышки головки цилиндров.
Информация доступна на портале www.autoinstruction.ru
7. Отсоединить шланги охлаждающей жидкости от корпуса электронной дроссельной заслонки.
8. Отсоединить разъем управления электронной дроссельной заслонкой (ETC).
Примечание: Блок управления электронной дроссельной заслонкой нельзя демонтировать из корпуса электронной дроссельной заслонки.
9. Открутить крепежные болты корпуса электронной дроссельной заслонки.
10. Демонтировать корпус электронной дроссельной заслонки и прокладку.
Процедура установки
Примечание: Осторожно счистить старый уплотнительный материал с обработанных алюминиевых поверхностей. Острый инструмент может повредить уплотнительные поверхности.
1. Почистить сопряженные поверхности прокладки на впускном коллекторе.
Примечание: Корпус электронной дроссельной заслонки после демонтажа можно очистить в очистителе с использованием метода погружения.
2. Очистить корпус электронной дроссельной заслонки.

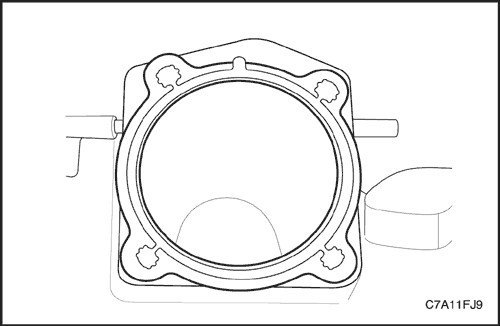

3. Установить корпус электронной дроссельной заслонки с новой прокладкой на впускной коллектор.

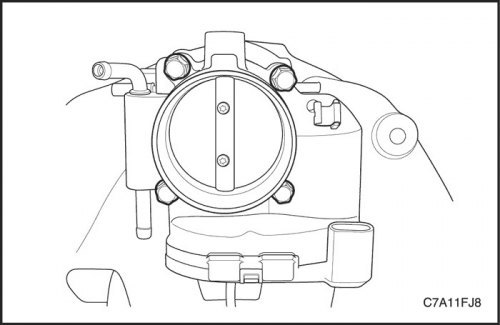

4. Установить крепежные болты корпуса электронной дроссельной заслонки.
Затянуть: Затянуть крепежные болты корпуса электронной дроссельной заслонки моментом 10 Н·м (89 lb-in).

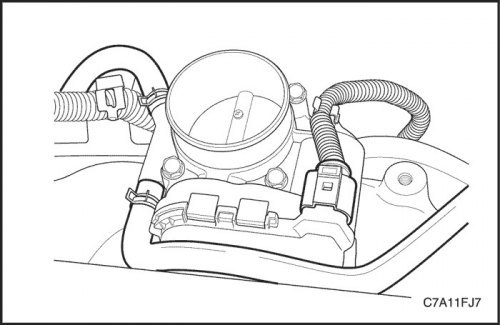

5. Присоединить разъем управления электронной дроссельной заслонкой (ETC).
6. Присоединить шланги охлаждающей жидкости к корпусу электронной дроссельной заслонки.

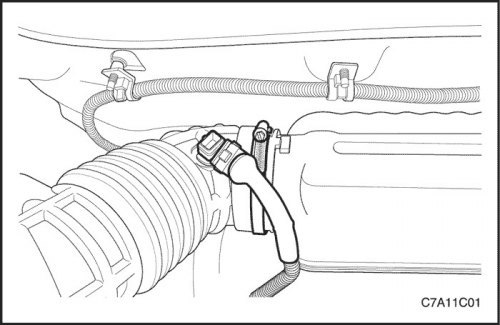

7. Установить резонатор в корпус электронной дроссельной заслонки.
8. Присоединить выпускной шланг воздушного фильтра к резонатору.

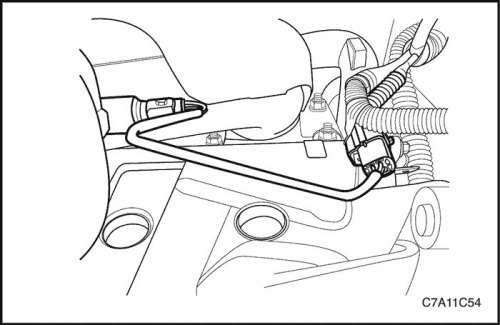

9. Присоединить сапун и шланг принудительной вентиляции картера к крышке головки цилиндров.
10. Присоедините разъём датчика IAT.
11. Присоедините отрицательный кабель аккумулятора.
12. Заправить систему охлаждения.
13. Сбросить все значения, установленные в режиме обучения в контроллере ЭСУД.
