Порядок снятия
1. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.
2. Снять переднюю выхлопную трубу. В зависимости от типа двигателя см. Раздел 1G1 или 1G2, 1G3 "Выпускная система двигателя".

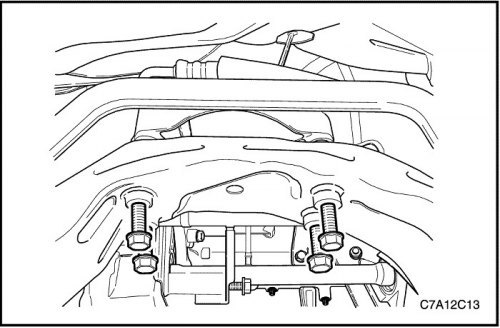

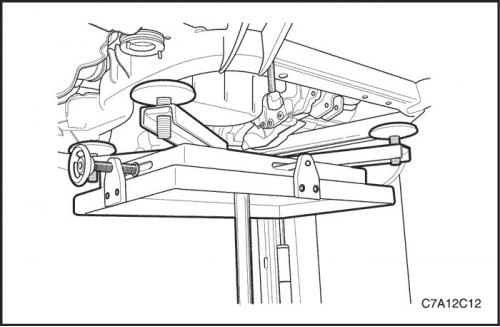

3. Снять узел заднего крепления коробки передач с главной передачей в сборе. В зависимости от типа двигателя см. Раздел 1B или 1C1, 1C2 "Механическая часть двигателя".
4. Для привода на все колеса снять раздаточную коробку См. Раздел 5D "Раздаточная коробка»
5. Откачайте жидкость из бачка рулевого управления с гидроусилителем.

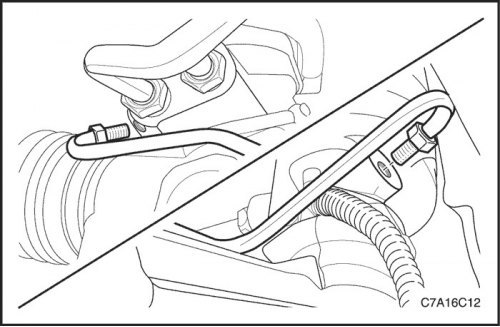

6. Отсоедините трубки гидравлического цилиндра рулевого управления с гидроусилителем от рулевого механизма со стороны клапана. При необходимости замените кольцевые уплотнения.

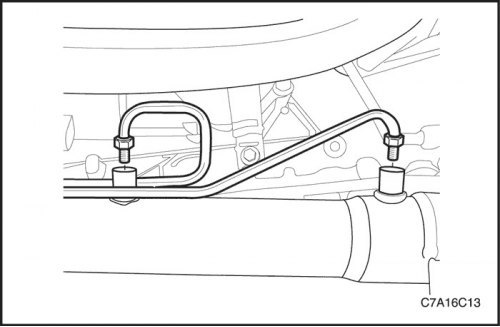

7. Отсоедините трубки гидравлического цилиндра рулевого управления с гидроусилителем от рулевого механизма со стороны цилиндра.
8. Снимите с автомобиля трубки гидравлического цилиндра рулевого механизма.
Порядок установки
1. Смажьте все новые кольцевые уплотнения жидкостью для рулевого управления с гидроусилителем.
2. Поместите кольцевые уплотнения в корпус и установите трубки гидравлического цилиндра рулевого механизма.
3. Присоедините трубки гидравлического цилиндра рулевого управления с гидроусилителем к рулевому механизму на стороне клапана.
Затянуть: Затяните фитинги трубопроводов гидравлического цилиндра на стороне клапана с моментом 19 Н·м (14 фунт-футов).
4. Присоедините трубки гидравлического цилиндра рулевого управления с гидроусилителем к рулевому механизму на стороне цилиндра.
Затянуть: Затяните фитинги трубопроводов гидравлического цилиндра на стороне цилиндра с моментом 19 Н·м (14 фунт-футов).
5. Опустите автомобиль.
6. Для привода на все колеса установить раздаточную коробку. См. Раздел 5D "Раздаточная коробка»
7. Установить узел заднего крепления коробки передач с главной передачей в сборе. В зависимости от типа двигателя см. Раздел 1B или 1C1, 1C2 "Механическая часть двигателя".
8. Установить переднюю выхлопную трубу. В зависимости от типа двигателя см. Раздел 1G1 или 1G2, 1G3 "Выпускная система двигателя".
Примечание: Для дозаправки или полной замены жидкости всегда используйте только жидкость для рулевого управления с гидроусилителем DEXRON®-IID. Применение непригодной жидкости приводит к повреждениям шлангов и уплотнений и, в результате, к возникновению утечки.
9. Заправьте бачок жидкостью для рулевого управления с гидроусилителем.
10. Убедитесь в отсутствии утечки. При обнаружении утечки устраните ее причину и прокачайте систему. См. «Прокачка системы рулевого управления с гидроусилителем» в этом разделе.
