Система К/В
Часть 1 из 2
Открыть большую картинку в новой вкладке »
Часть 2 из 2
Открыть большую картинку в новой вкладке »
Источник статьи размещён на портале (autoinstruction.ru)
Обозначения к этой электрической схеме смотрите здесь →

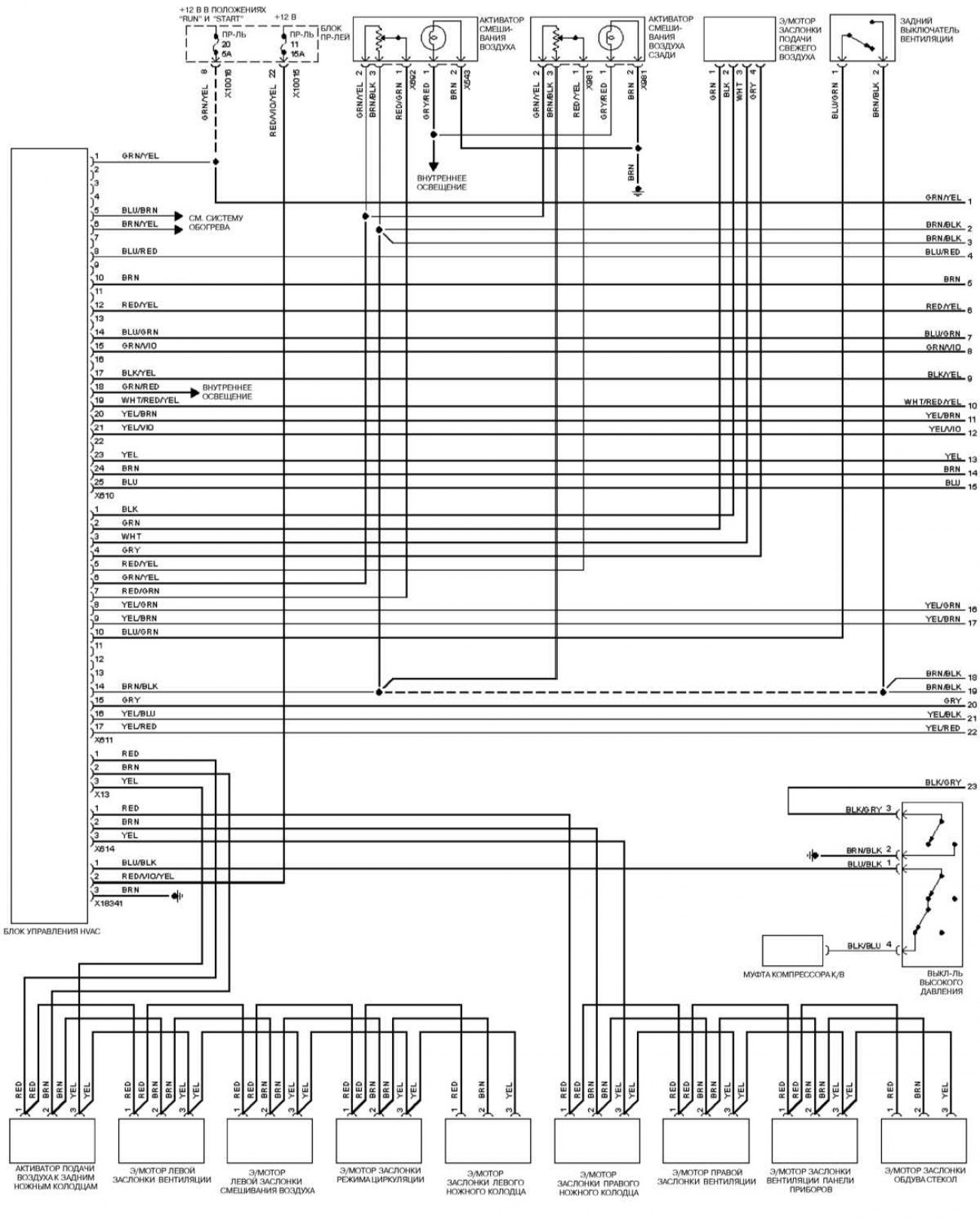

Система кондиционирования воздуха (BMW 7 Series E38)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Источник статьи размещён на портале (autoinstruction.ru)
Обозначения к этой электрической схеме смотрите здесь →
Статья проверена экспертом: Станислав Зиновьев
