Проверка и снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).
3. Нажимаем на фиксатор колодки жгута проводов.

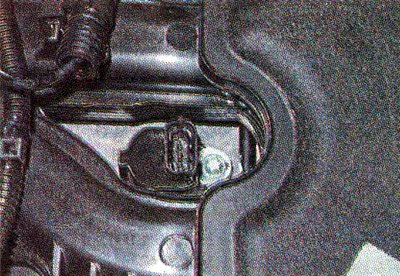

Удерживая фиксатор в таком положении, отсоединяем колодку проводов от катушки зажигания первого цилиндра.
4. Включив зажигание, измеряем вольтметром напряжение на выводе 3 колодки жгута проводов (нумерация выводов нанесена на катушке зажигания).
5. Аналогично проверяем поступление напряжения питания на катушки зажигания второго, третьего и четвертого цилиндров.
Замечание. Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, значит, разряжена аккумуляторная батарея, есть неисправность в цепи питания либо неисправен ЭБУ.
Предупреждение! По окончании измерения напряжения выключайте зажигание.

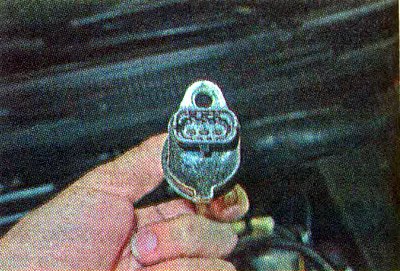

6. Омметром измеряем сопротивление между выводами катушки.
Замечание. Электрическое сопротивление между выводами 1 -3 должно быть близким к нулю (около 1 Ом). Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности). Неисправную катушку необходимо заменить.

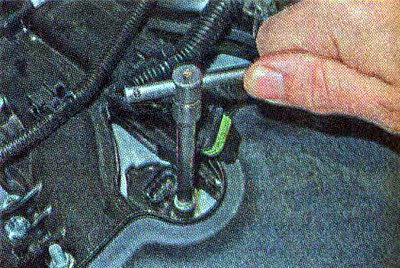

7. Торцовым ключом TORX Е8 отворачиваем болт крепления катушки зажигания к головке блока цилиндров.

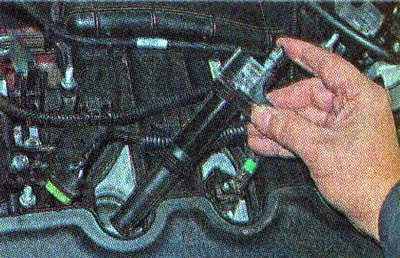

8. Вынимаем катушку зажигания из головки блока цилиндров.
Установка
Устанавливаем катушку зажигания в последовательности, обратной снятию.
