Корпус замка крепится к рулевой колонке четырьмя специальными болтами с отрывными головками. При определенном моменте затяжки болтов головки отрываются, и после этого отвернуть болты гаечными ключами становится невозможно.
Замок зажигания дополнительно оборудован механизмом блокировки рулевого вала. После извлечения ключа из замка освобождается подпружиненная защелка. При попытке поворота рулевого колеса защелка фиксирует рулевой вал от проворачивания.
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).
3. Снимаем декоративные накладки рулевой колонки (см. «Облицовка рулевой колонки — снятие и установка»).

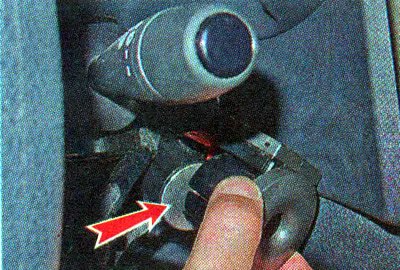

4. Тонкой шлицевой отверткой отжимаем два фиксатора и снимаем иммобилайзер с выключателя (замка) зажигания.

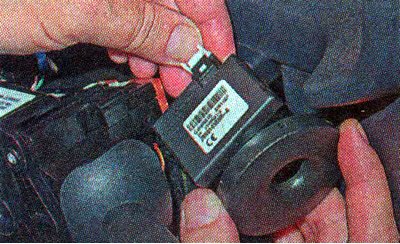

5. Нажимаем фиксатор и отсоединяем колодку жгута проводов от иммобилайзера.

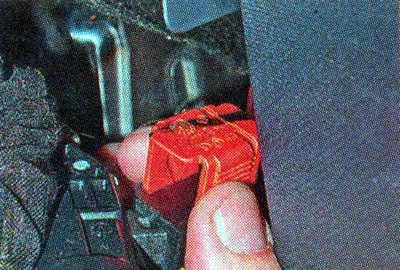

6. Выдвигаем фиксатор
7. Мультиметром в режиме омметра проверяем замыкание контактов выключателя при различных положениях ключа зажигания. Контакты должны замыкаться в соответствии с таблицей 14.6.1. В противном случае выключатель заменяем.
Таблица 14.6.1. Замыкание контактов выключателя при различных положениях ключа зажигания
| Положение ключа | Замкнутые контакты |
| A (STOP) | — |
| В (АСС) | 1-6 |
| С (ON) | 1-4 |
| D (START) | 1-3 |

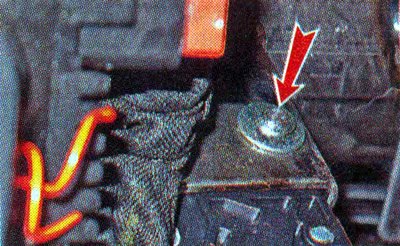

8. Уперев лезвие зубила в кромку головки одного из болтов, легкими ударами молотка по зубилу ослабляем затяжку болта крепления.
Статья перепечатана с ресурса www.autoinstruction.ru
Замечание. Зубило не должно разрубить головку болта, оно должно повернуть болт против часовой стрелки, чтобы ослабить его затяжку.
9. Плоскогубцами с узкими губками выворачиваем болт.
10. Снимаем выключатель (замок) зажигания.
11. Устанавливаем выключатель (замок) зажигания в обратной последовательности. Перед установкой замка зажигания вставляем в него ключ и поворачиваем его в положение С (ON) («включено»), чтобы защелка механизма блокировки рулевого вала была задвинута в корпус замка. Затягиваем болт до отрыва их головки.
12. Проверяем работу приборов электрооборудования.
