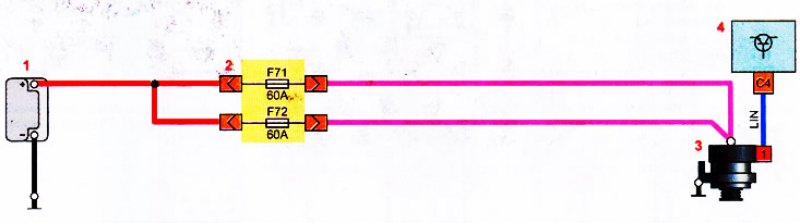

Схема заряда аккумуляторной батареи: 1 - аккумуляторная батарея; 2 - блок предохранителей и реле в моторном отсеке (монтажный блок); 3 - генератор; 4 - электронный блок управления двигателем (ЭБУ)
Схема заряда аккумуляторной батареи (ВАЗ-2180 Lada Vesta)
Схема заряда аккумуляторной батареи: 1 - аккумуляторная батарея; 2 - блок предохранителей и реле в моторном отсеке (монтажный блок); 3 - генератор; 4 - электронный блок управления двигателем (ЭБУ)
Статья проверена экспертом: Вячеслав Веретенников
