Внимание. Замену тормозных колодок производить комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается.

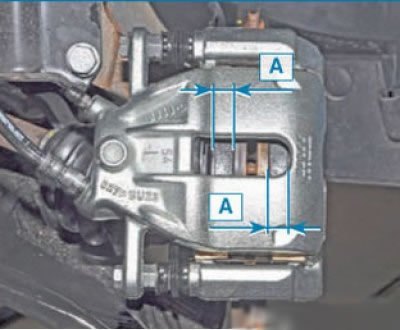

Проверить толщину тормозных колодок можно через отверстие в суппорте. Если она меньше указанной в таблице ниже - замените колодки.
Если размер А, меньше 6 мм, то колодки необходимо заменить.
Параметры тормозных колодок приведены в таблице 8-1.
Таблица 8-1
| Параметр | R90 | F90 | |
| Модель двигателя | К7М | К4М | К7М, К4М |
| Номинальная толщина тормозных колодок (включая подложку), мм | 18,0 | 17,7 | 17,7 |
| Минимально допустимая толщина тормозных колодок (включая подложку), мм | 6,0 | 6,0 | 6,0 |
Каталожные номера тормозных колодок и прочих элементов переднего тормозного механизма смотрите здесь (в зависимости от наличия АБС).
Полезные советы:
- Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически ио тормозя. Выберите тихую улочку или проезд баз автомобилей и несколько раз плавно затормозите, чтобы колодки при* терлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
- Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять передние колеса. Поднять автомобиль на высоту, удобную для выполнения работ. Очистить детали переднего тормоза (щетка металлическая).
Развести колодки. Для этого нужно максимально переместить поршень внутрь колесного цилиндра. При выполнении данной операции отвернуть крышку бачка гидропривода тормозов и следить за уровнем тормозной жидкости, излишки жидкости удалить (отвертка плоская, шприц или резиновая груша, ёмкость).

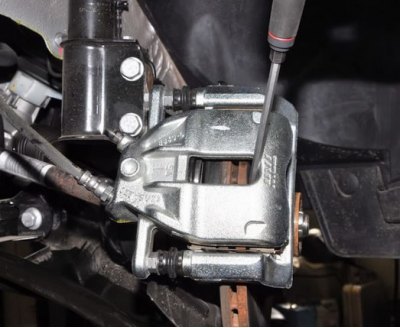

Вставив через отверстие отвертку между тормозным диском и суппортом и опираясь ею на суппорт, сдвигаем скобу, утапливая поршень в цилиндр.
Для автомобилей LADA LARGUS R90 с двигателем К7М

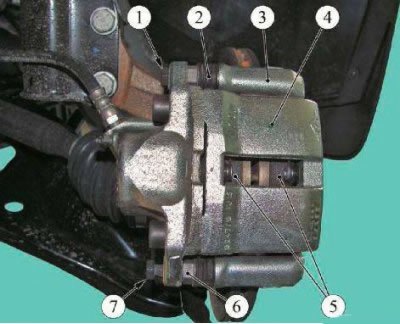

Рисунок 8-1 - Передний тормозной суппорт: 1,7 - болты крепления направляющих пальцев; 2 - чехол защитный направляющего пальца; 3 - направляющая переднего тормоза; 4 - суппорт; 5 - тормозные колодки; 6 - направляющий палец

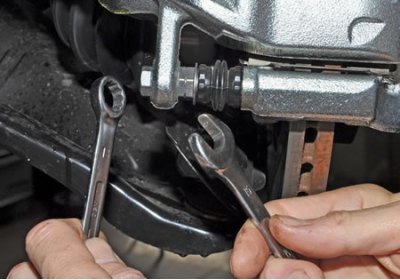

Отвернуть и извлечь нижний болт 7, рисунок 8-1, крепления направляющего пальца, удерживая ключом направляющий палец 6 (ключ "на 13" и "на 15").

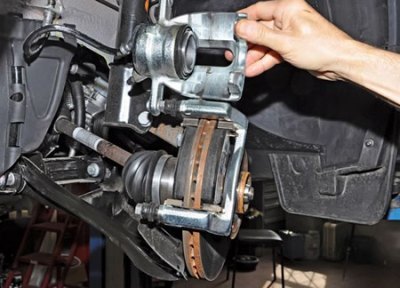

Повернуть скобу суппорта вверх.

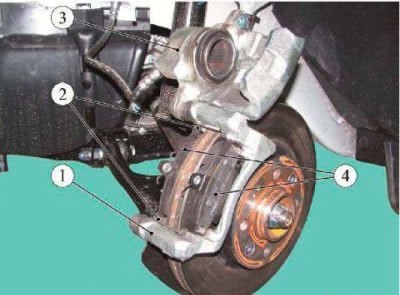

Рисунок 8-2 - Скоба суппорта поднята: 1 - направляющая переднего тормоза; 2 - шумоподавляющие пластины; 3 - суппорт; 4 - тормозные колодки

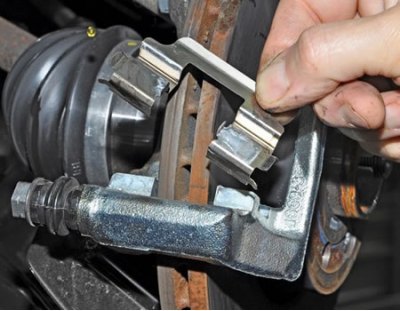

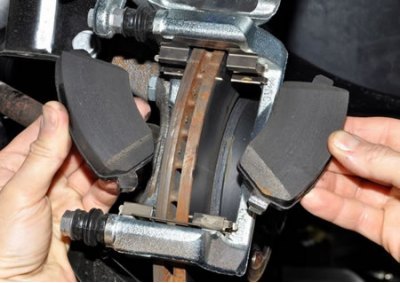

Извлечь тормозные колодки 4,
а также две пружинные шумоподавляющие пластины 2.
Для автомобилей LADA LARGUS R90 с двигателем К4М и автомобилей LADA LARGUS F90
Извлечь пружину 3, рисунок 8-3 из отверстий суппорта 2 переднего тормоза (отвертка плоская, плоскогубцы).

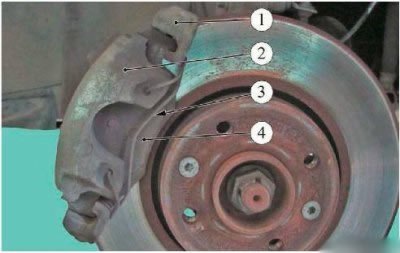

Рисунок 8-3: 1 - направляющая переднего тормоза; 2 - суппорт; 3 - пружина суппорта; 4 - тормозные колодки
Извлечь защитные колпачки 4, рисунок 8-4, из колодцев направляющих пальцев (отвертка плоская).
Вывернуть и извлечь направляющие пальцы 5 (насадка сменная с наружным шестигранником 7 типа "INHEX" 03 05 00 07 ф. "Stahlwille", ключ трещоточный).

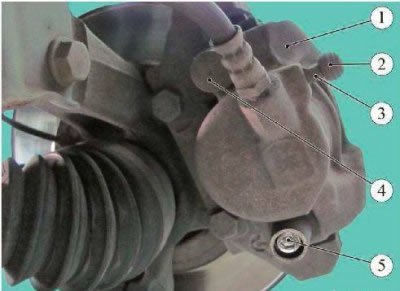

Рисунок 8-4: 1 - суппорт; 2 - защитный колпачек штуцера прокачки; 3 - штуцер прокачки; 4 - защитный колпачек направляющего пальца; 5 - направляющий палец
Снять и подвесить суппорт 1 переднего тормоза к пружине подвески (крючок технологический).
Внимание. Для предотвращенш повреждений тормозного шланга не допускается подвергать его нагрузкам растяжения, скручивания, а так же исключить соприкосновение шланга с острыми кромками деталей подвески автомобиля.
Снять передние тормозные колодки.
Установка
Проверить толщину тормозных колодок в соответствии таблицей 8-1 и при необходимости заменить.

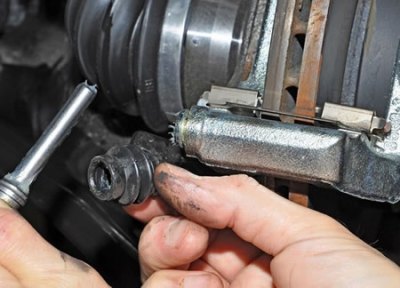

Проверить состояние пылезащитного колпачка рабочего поршня, пылезащитных чехлов направляющих пальцев и при необходимости заменить. Для этого вынимаем направляющий палец из отверстия направляющей колодки и заменяем пыльник
Для замены пыльника верхнего пальца нужно отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок.

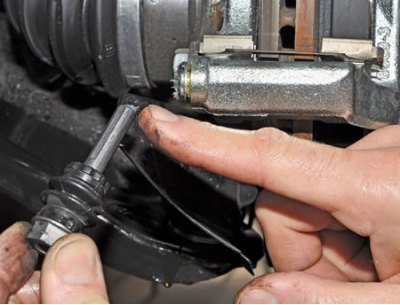

Перед установкой пальца наносим на него немного смазки, а так же в отверстие направляющей.
Для автомобилей LADA LARGUS R90 с двигателем К7М
Внимание. (согласно фирменной тех.инструкции) После снятия болты 1, 7, рисунок 8-1, крепления направляющих пальцев подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болта. Повторное использование болтов не допускается.
Внимание. (согласно фирменной тех.инструкции) При замене колодок шумоподавляющие пластины 2, рисунок 8-2, заменить на новые.
Установить в направляющую переднего тормоза новые шумоподавляющие пластины, установить тормозные колодки.
Повернуть суппорт вниз и закрепить его болтом крепления направляющего пальца, предварительно на резьбовую часть болта нанести клеевой состав "FRENETANCHE" в количестве 1 г. Момент затяжки болта 34 Н·м (3,4 кгс·м) номер для запчастей 77 11 236 471).

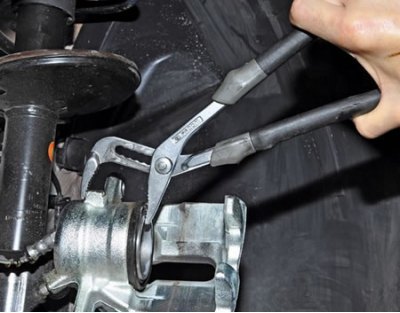

Если опустить скобу суппорта не получается из-за выстуавющего из колёсного цилиндра поршня, то утапливаем его с помощью больших пассатиж и опускаем скобу суппорта на колодки.
Для автомобилей LADA LARGUS R90 с двигателем К4М и автомобилей LADA LARGUS F90
Установить тормозные колодки в направляющую переднего тормоза.
Установить на направляющую суппорт переднего тормоза и закрепить его направляющими пальцами. Момент затяжки направляющих пальцев 28 Н·м (2,8 кгс·м) (насадка сменная с наружным шестигранником 7 типа "INHEX" 03 05 00 07 ф. "Stahlwille", ключ трещоточный, ключ моментный).
Установить защитные колпачки в колодцы направляющих пальцев.
Установить в отверстия суппорта пружину (плоскогубцы, отвертка плоская).
Для всех
Установить передние колеса.
Нажать на педаль тормоза 2-3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов. Установить на место крышку бачка тормозной жидкости.
Проверить эффективность рабочей тормозной системы.
О некоторых особенностях замены колодок
Даже простая замена тормозных колодок чревата нехорошими сюрпризами, что уж говорить о более серьезном ремонте, так что по возможности желательно следить за тем, что происходит в ремзоне. Все обходные технологии, которыми пользуются нерадивые сервисмены, большинству хорошо известны, соответственно, задача клиента - не допустить, дабы оные применили на его автомобиле.
Итак, замена тормозных колодок. Пройдемся по порядку от наиболее вопиющих нарушений технологии к менее вопиющим.
1. Большинство автомобилей оснащены суппортами с плавающей скобой. Есть и исключения, но монолитные многопоршневые суппорты встречаются в основном на мощной и премиальной технике, впрочем, сие сути дела не меняет. К тому времени, как колодки износились, поршень суппорта довольно сильно вылез наружу. Чтобы новые колодки встали на место, поршень нужно загнать обратно. Как? Если мастер схватил две монтажные лопатки и собирается проделать данную операцию именно ими, остановите его - сэкономите на новом суппорте, не сию минуту, конечно, через пол года-год. Дело в том, что в девяти случаях из десяти одна из лопаток соскользнет и гарантированно пробьет пыльник поршня, туда начнут попадать песок, вода, грязь, суппорт со временем заклинит и его придется менять. Эта ситуация - одна из самых распространенных, одному из моих клиентов рвали пыльники на каждой замене колодок, причем в фирменном сервисе.
2. «Быстро - хорошо не бывает», поговорка известная, но велик соблазн сделать все по-быстрому, получить с клиента деньги и заняться другим автомобилем. Подход неправильный, но довольно распространенный. При замене колодок необходимо в любом случае проверить целостность всех пыльников, обратить внимание на состояние направляющих скобы, легкость и плавность ее хода. Желательно, конечно, все разобрать и смазать, но в наших реалиях сие скорее из области фантастики. А вот при неравномерном износе колодок это нужно сделать обязательно. Если фрикционный слой сработался клином, это означает то, что один из направляющих пальцев клинит и откладывать на потом проверку направляющих нельзя - чревато отказом при торможении. Специальные смазки, которые закладываются в подвижные части тормозных механизмов, категорически не рекомендуется заменять на нечто «универсальное», не терпящее высоких температур.
Теперь немного о сроках замены колодок и дисков, «неоригинале», проточке и прочих элементах системы и сопутствующих им деяниях. Современные тормозные колодки обычно сами сигнализируют об износе - либо с помощью встроенных датчиков, либо довольно примитивными, но эффективными «пискунами» - металлическими пластинами, которые при критическом износе достают до тормозного диска и начинают издавать неприятный громкий визг. Теперь откладывать ТО надолго нельзя, даже если вы видите, что на колодках вроде как еще остался фрикционный слой. Его почти не осталось, поверьте, хотя визуально, возможно, это и не так выглядит. Почему? Дело в том, что те 2-3 мм, которые вы видите еще не сработавшимися, тормозным слоем по сути не являются - это специальный клей, на котором держится фрикционная основа, и тормозить он будет плохо. Вообще, клей этот довольно мощный по характеристикам и разрабатывается каждой фирмой но собственным рецептам. Судите сами, какие серьезные нагрузки испытывает колодка на сдвиг и давление, но клей этот создан для чего угодно, только не для работы на трение.
