Снятие
Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

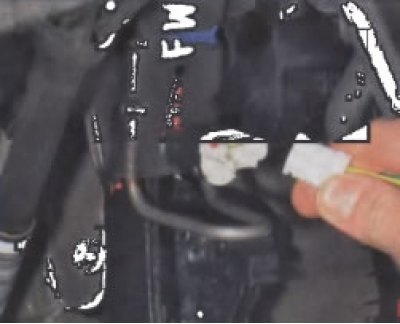

Отсоединить колодку жгута проводов от выключателя сигнала торможения.

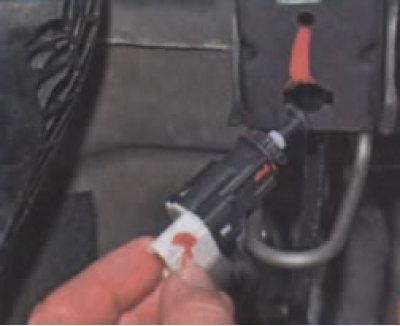

Снять выключатель сигнала торможения, повернув его на четверть оборота против часовой стрелки.
[Смотрите оригинал на указанном сайте: Autoinstruction.ru]
Установка
Внимание. Неправильная регулировка выключателя сигнала торможения может вызвать преждевременный износ тормозных колодок, а также отклонения в работе электронной системы управления двигателем (ЭСУД).
Внимание. Для обеспечения нормальной работы выключателя сигнала торможения:
- не допускается извлекать из него подвижный зубчатый шток, при отсоединении штока от выключателя выключатель подлежит обязательной замене;
- не допускается производить регулировку вылета штока выключателя более трех раз, после трех неудачных попыток регулировки выключатель подлежит обязательной замене;
- после снятия выключателя или нарушении регулировки в процессе выполнения регламентных работ выключатель подлежит обязательной замене.
Перед установкой выключателя сигнала торможения необходимо отрегулировать вылет зубчатого штока.

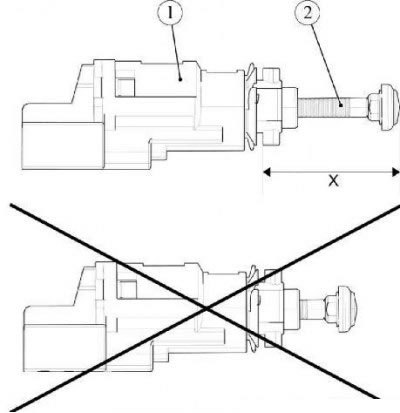

Рисунок 7-1 - Регулировка вылета штока выключателя сигнала торможения: 1 - выключатель сигнала торможения; 2 - шток выключателя сигнала торможения; X - регулировочный размер
Измерить вылет штока 2, рисунок 7-1, величина вылета должна соответствовать размеру X = 28 мм. При несоответствии осторожно вытянуть шток из выключателя 1 на указанную величину (линейка металлическая).
Убедиться что педаль тормоза надежно соединена с толкателем вакуумного усилителя. Рукой отжать педаль 1, рисунок 7-2, тормоза. Удерживая педаль тормоза в нажатом состоянии установить выключатель сигнала торможения в отверстие кронштейна 3 педального узла и закрепить, повернув его на четверть оборота по часовой стрелке. Осторожно вернуть педаль тормоза в исходное положение.

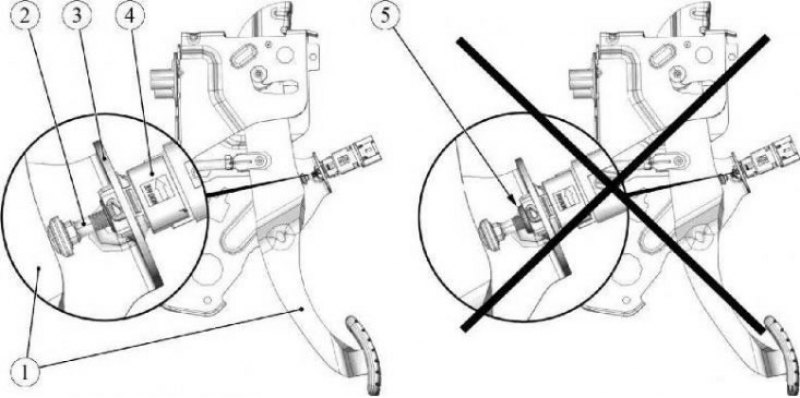

Рисунок 7-2 - Установка выключателя сигнала торможения: 1 - педаль тормоза; 2 - шток выключателя сигнала торможения; 3 - кронштейн педального узла; 4 - выключатель сигнала торможения; 5 - втулка штока
При возврате педали тормоза происходит автоматическая регулировка вылета штока 2 выключателя сигнала торможения (шток утапливается в выключатель на необходимую величину, слышны характерные щелчки перехода зубчиков штока через фиксированные положения).
После возврата педали проверить выступание втулки 5 штока выключателя, выступание втулки за торец корпуса выключателя 4 не допускается, при выступании втулки необходимо повторить регулировку.
Окончательная регулировка выключателя сигнала торможения

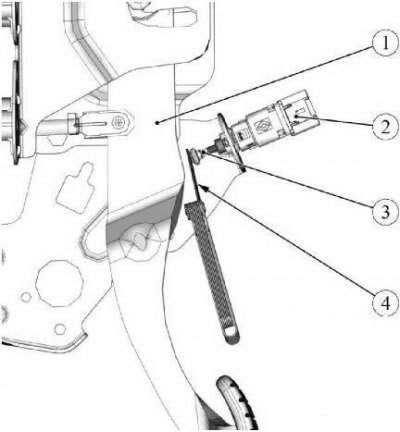

Рисунок 7-3 - Окончательная регулировка выключателя сигнала торможения: 1 - педаль тормоза; 2 - выключатель сигнала торможения; 3 - шток выключателя сигнала торможения; 4 - щуп толщиной 2 мм
Отжать рукой педаль тормоза.
Установить между штоком 3, рисунок 7-3, выключателя и педалью тормоза 1 щуп 4 толщиной 2 мм и осторожно вернуть педаль в исходное положение (щуп 2 мм).
Повторно отжать педаль и извлечь щуп.
Регулировка выполнена.
Присоединить колодку жгута проводов к выключателю сигнала торможения.
