Снятие
1. Снимаем стеклоочиститель с автомобиля (см. «Очиститель ветрового стекла — снятие и установка»).

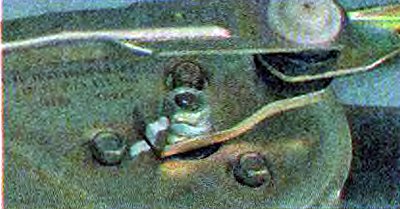

2. Помечаем или запоминаем положение кривошипа относительно тяг стеклоочистителя.

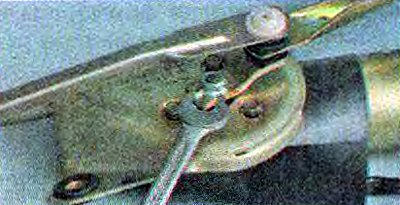

3. Ключом на 13 мм отворачиваем гайку крепления рычага.
4. Шлицевой отверткой с широким лезвием поддеваем и снимаем кривошип со шлицев вала мотор-редуктора.
[Информация размещена на интернет-сайте: AutoInstruction.ru]
5. Накидным ключом на 10 мм отворачиваем три болта крепления мотор-редуктора к кронштейну стеклоочистителя.

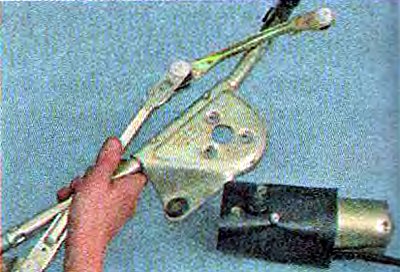

6. Снимаем мотор-редуктор с кронштейна.
Установка
Предупреждение! Перед сборкой стеклоочистителя необходимо убедиться в том, что вал нового мотор-редуктора находится в исходном положении. В противном случае правильная работа стеклоочистителя будет невозможна.
1. Для установки вала нового мотор-редуктора в исходное положение подсоединяем колодку жгута его проводов к соответствующей колодке на автомобиле (см. «Очиститель ветрового стекла — снятие и установка») и кратковременно включаем стеклоочиститель в прерывистый режим. После того как мотор-редуктор отработает полный цикл и автоматически остановится, выключаем зажигание и отсоединяем его от электрической цепи автомобиля.
2. Устанавливаем кривошип на вал мотор-редуктора в соответствии с меткой, сделанной при разборке (или ориентируясь по положению тяг, см. выше). Накидным ключом на 13 мм заворачиваем гайку крепления кривошипа.
3. Устанавливаем стеклоочиститель на автомобиль (см. «Очиститель ветрового стекла — снятие и установка»).
