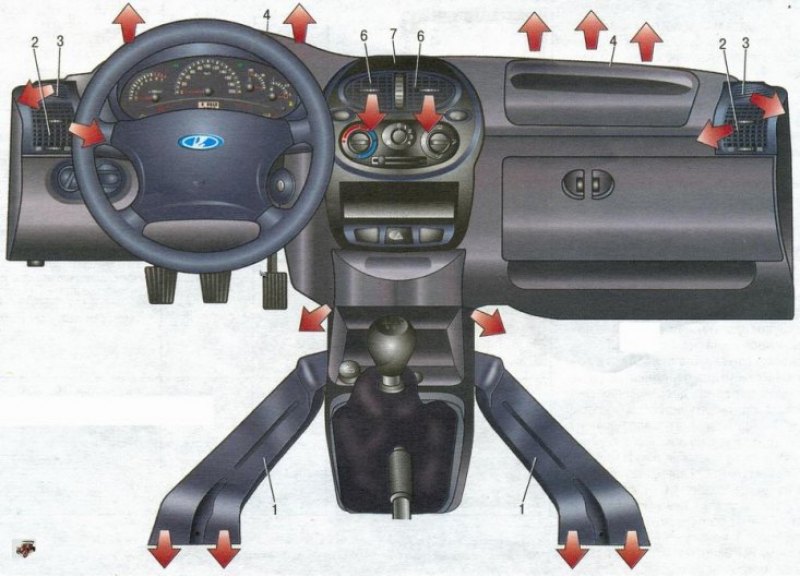

Расположение органов распределения потоков воздуха показано на рис. 1.8, расположение органов управления отоплением и вентиляцией - на рис. 1.9.
На панели приборов расположены следующие органы распределения потоков воздуха.
1 - воздуховоды подачи воздуха к ногам пассажиров на заднем сиденье.
2 - боковые сопла подачи воздуха к водителю и пассажиру на переднем сиденье или на стекла передних дверей. Направление потока воздуха регулируют поворотом решетки (в вертикальном направлении) и створок (в горизонтальном направлении) за ручку в середине решетки. Интенсивность потока воздуха регулируют перемещением в горизонтальном направлении ручки под соплом. У левого сопла в левом крайнем положении ручки поток воздуха перекрыт, у правого - поток максимальный. Алгоритм управления интенсивностью потока из правого сопла симметричный.
3 - сопла обдува стекол передних дверей.
4 - сопла обдува ветрового стекла.
5 - верхнее сопло подачи воздуха в салон.
6 - центральные сопла подачи воздуха в салон. Направление потоков воздуха из центральных сопел регулируют так же, как из боковых сопел 2. Интенсивность потоков воздуха регулируют перемещением в вертикальном направлении ручки между соплами. В крайнем нижнем положении ручки поток воздуха перекрыт, в верхнем - воздух подается через сопло 5. В промежуточном положении ручки воздух подается и через верхнее, и через центральные сопла;
7 - ручка регулятора положения центральных сопел.
Вентиляция салона
Для вентиляции салона установите регуляторы блока управления вентиляцией и отоплением в следующие положения.
1. Поверните по часовой стрелке до упора ручку регулятора 1 (см. рис. 1.9) температуры подаваемого воздуха.
2. Установите напротив пиктограммы 2 (см. фото) ручку регулятора 3 (см. рис. 1.9) распределения потоков воздуха.
3. Откройте сопла 2 и 6 (см. рис. 1.8), повернув ручку между центральными соплами вниз, ручку под левым боковым соплом вправо, а под правым боковым соплом влево.
Рис. 1.9. Ручки управления отоплением и вентиляцией салона: 1 - регулятор температуры подаваемого воздуха; 2 - переключатель режимов вентилятора отопителя; 3 - регулятор распределения потоков воздуха; 4 - регулятор подачи наружного воздуха
4. Установите нужную скорость подачи воздуха переключателем 2 (см. рис. 1.9) режимов работы электровентилятора отопителя.
5. При запотевании ветрового стекла установите ручку регулятора 3 напротив пиктограммы 1 (см. фото).
Предотвращение запотевания стекол
При высокой влажности воздуха (во время интенсивного дождя) стекла автомобиля Лада Калина могут запотевать. Для предотвращения запотевания ветрового стекла и стекол передних дверей выполните следующее.
1. Поверните против часовой стрелки до упора ручку регулятора 1 (см. рис. 1.9).
2. Установите ручку регулятора 3 напротив пиктограммы 1.
3. Переведите в положение «2» переключатель 2 режимов работы электровентилятора отопителя.
Очистка стекол от снега и льда
Для быстрой очистки ветрового стекла и стекол передних дверей от снега и льда выполните следующее.
1. Поверните против часовой стрелки до упора ручку регулятора 1 (см. рис. 1.9).
2. Установите ручку регулятора 3 напротив пиктограммы 1.
3. Установите на максимальную скорость переключатель 2 режимов работы электровентилятора отопителя.
Быстрый прогрев салона
Для быстрого прогрева воздуха в салоне выполните следующее.
1. Поверните против часовой стрелки до упора ручку регулятора 1 (см. рис. 1.9).
2. Установите ручку регулятора 3 напротив пиктограммы 2.
3. Переключатель 2 режимов работы электровентилятора отопителя переведите в положение «3».
4. Откройте боковые 2 и центральные 6 сопла (см. рис. 1.8).
5. Ручку регулятора 4 установите в крайнее правое положение - наружный воздух в салон не поступает (режим рециркуляции).
Обеспечение комфортной температуры воздуха в салоне
Если стекла в салоне автомобиля Лада Калина очистились, а температура не достигла желаемой, выполните следующее.
1. Установите нужную температуру с помощью регулятора 1 (см. рис. 1.9).
2. Ручку регулятора 3 установите напротив пиктограммы 3.
3. Выберите необходимую интенсивность подачи теплого воздуха в салон с помощью переключателя 2 режимов работы вентилятора отопителя.

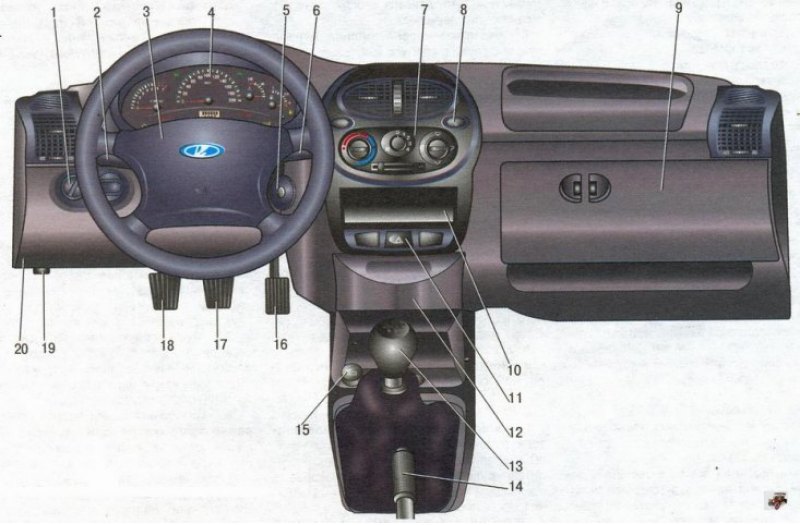

Рис. 1.6. Панель приборов и органы управления Лада Калина ВАЗ 1118
Рис. 1.8. Органы распределения потоков воздуха Лада Калина ВАЗ 1118
