Для разборки и сборки панели приборов на автомобиле вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

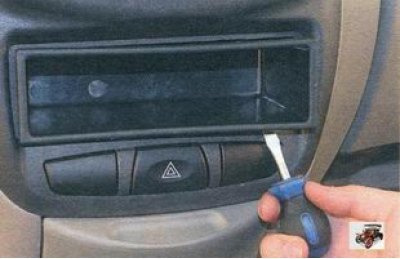

2. Извлеките из установочного отверстия салазки магнитолы...

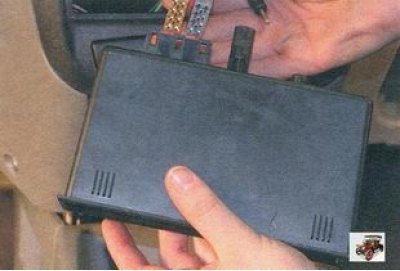

3. ...отсоедините от нее разъемы жгута проводов и разъем антенны.

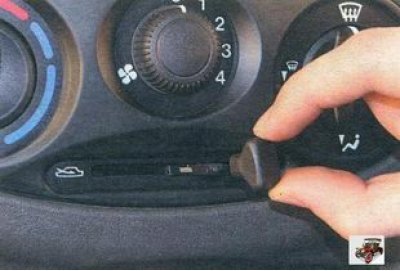

4. Снимите рукоятку рычага управления заслонкой рециркуляции.

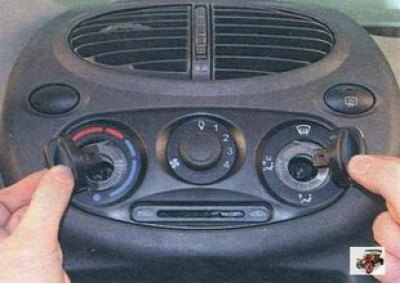

5. Снимите рукоятки распределения подачи воздуха и регулировки температуры поступающего воздуха.

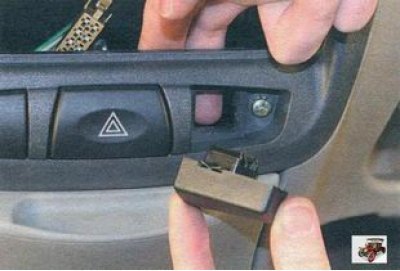

6. Снимите левую и правую заглушки...

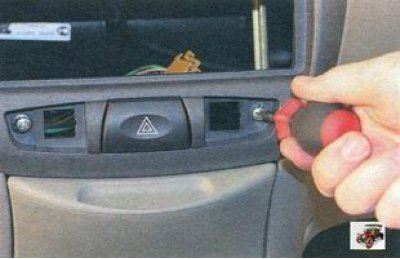

7. ...выверните два винта нижнего крепления накладки...
8. ...и, преодолевая сопротивление защелок, расположенных в верхней части накладки консоли панели приборов, отведите ее в сторону.

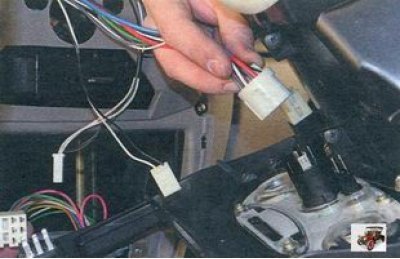

9. Отсоедините разъемы жгута проводов от выключателя обогрева заднего стекла, переключателя режимов работы электровентилятора отопителя, выключателя аварийной сигнализации и патронов ламп подсветки рукояток...

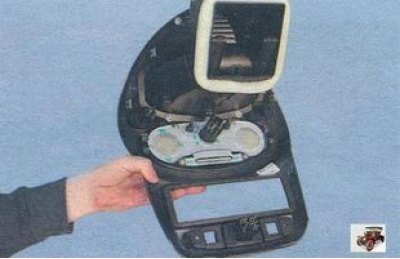

10. ...и снимите накладку.
11. Устанавливайте накладку консоли панели приборов в порядке, обратном снятию.
Блок рычагов управления отопителем снимают для его замены и для замены тяг привода.
Для снятия блока рычагов управления отопителем вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Снимите накладку консоли панели приборов (см. выше).

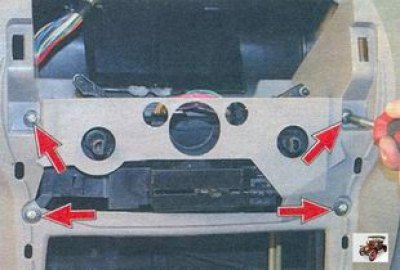

2. Выверните четыре винта (показаны на фото стрелками) крепления блока рычагов управления отопителем к панели приборов.

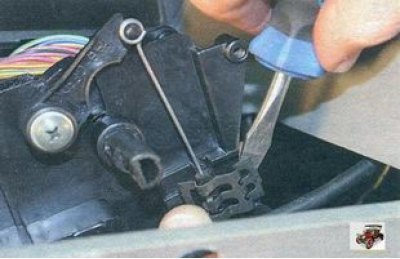

3. Снимите фиксаторы оболочек тросов управления отопителем...

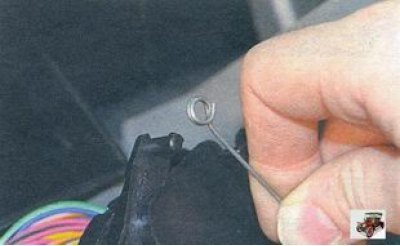

4. ...выведите тросы из зацепления с приводными механизмами.
Полезный совет. Пометьте расположение тросов на блоке рычагов управления отопителем, чтобы при сборке установить тяги на прежние места.
5. Снимите блок рычагов управления отопителем.
6. Установите на автомобиль блок рычагов управления отопителем в порядке, обратном снятию.
