Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»), выключаем зажигание.

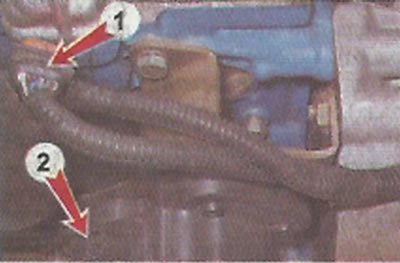

2. Освободив фиксатор, отсоединяем колодку жгута проводов 1 от выводов модуля зажигания 2.

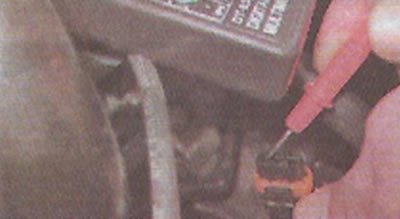

3. Включив зажигание, вольтметром измеряем напряжение между выводом 15 и «массой» колодки жгута проводов.
Рекомендация. Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В,значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.
Внимание! Выполнив измерения, выключите зажигание.
4. Отсоединяем высоковольтные провода от свечей зажигания («Высоковольтные провода — проверка и замена»).
5. Торцовым ключом на 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

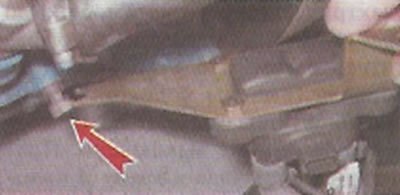

6. Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.
7. Отсоединяем высоковольтные провода от катушки зажигания.

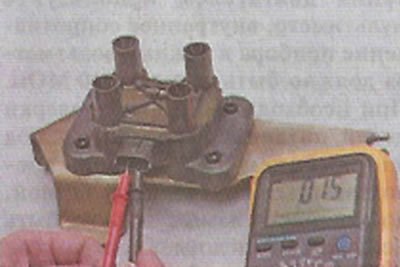

8. Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на «массу». Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами — 1а и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.
Информация представлена на сайте (Autoinstruction.ru)
Замечание. При измерении малых величин электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.
9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4. а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.
10. Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.
11. Устанавливаем катушку зажигания в обратной последовательности.

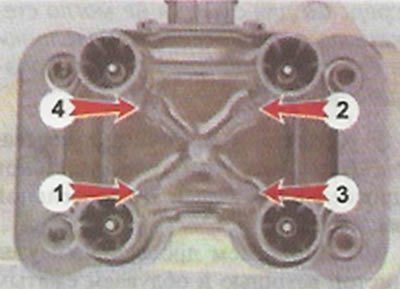

Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе катушки рядом с выводами.
