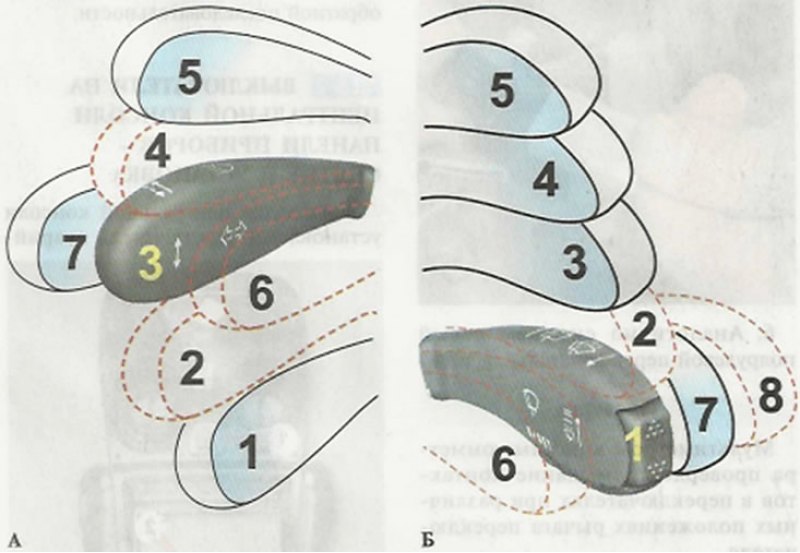

Положение рычагов подрулевых переключателей: А - левый подрулевой переключатель (переключатель света фар и указателей поворота); Б - правый подрулевой переключатель (переключатель стеклоочистителей и омывателей)
Примечание. Пунктиром показаны положения, в которых рычаги переключателей не фиксируются. В рычаг правого переключателя встроены две кнопки управления маршрутным компьютером.
Подрулевые переключатели следует снимать по отдельности в случае их проверки и замены. Перед разборкой рулевой колонки и других подобных работ подрулевые переключатели целесообразно снять вместе с соединителем («Рулевая колонка — снятие и установка»).
Для выполнения работы потребуется мультиметр.
Снятие подрулевых переключателей
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи («Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем декоративные накладки рулевой колонки («Декоративные накладки рулевой колонки — снятие и установка»).
3. Сжав пружинные фиксаторы правого переключателя, извлекаем его из соединителя вместе с подключенной колодкой жгута проводов.

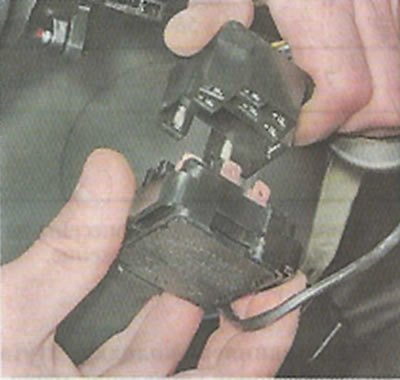

4. Отсоединяем колодку жгута проводов от переключателя.
5. Разъединяем колодку жгута проводов кнопок управления маршрутным компьютером.
6. Аналогично снимаем левый подрулевой переключатель.
Проверка
Мультиметром в режиме омметра проверяем замыкание контактов в переключателях при различных положениях рычага переключателя.
Замечание. Порядок замыкания контактов при различных положениях рычагов переключателей представлен в таблице 13.9.1.
Установка подрулевых переключателей
Устанавливаем переключатели в обратной последовательности.
Таблица 13.9.1. Замыкание контактов при рамочных положениях рычагов подрулевых переключателей
| Положение рычага переключателя | Левый переключатель | Правый переключатель | ||
| Выводы замкнутых контактов* | Включаемое электрооборудование | Выводы замкнутых контактов* | Включаемое электрооборудование | |
| 1 | 49а—49аL | Указатель левого поворота | 53е—53 | Очиститель ветрового стекла выключен |
| 2** | 49а—49aL | Указатель левого поворота | 53е—53 53а—j | Кратковременная работа очистителя ветрового стекла |
| 3 | — | Указатели поворота выключены | 53с—53 53а—j | Прерывистая работа очистителя ветрового стекла |
| 56—56b | Ближний свет фар | |||
| 4** | 49а—49аR | Указатель правого поворота | 53а—53 | 1-я скорость очистителя ветрового стекла |
| 5 | 49a—49aR | Указатель правого поворота | 53а—53Ь | 2-я скорость очистителя ветрового стекла |
| 6** | 30—56а | Сигнализация дальним светом фар | 53ah—W | Омыватель ветрового стекла |
| 56—56Ь | Ближний свет фар | |||
| 7 | 56—56а | Дальний свет фар | 53ah—53Н | Резерв |
| 8** | — | — | 53ah—53Н | Резерв |
| 53ah—WH | Резерв | |||
* Обозначения выводов нанесены на корпус переключателя.
** Нефиксированное положение.
