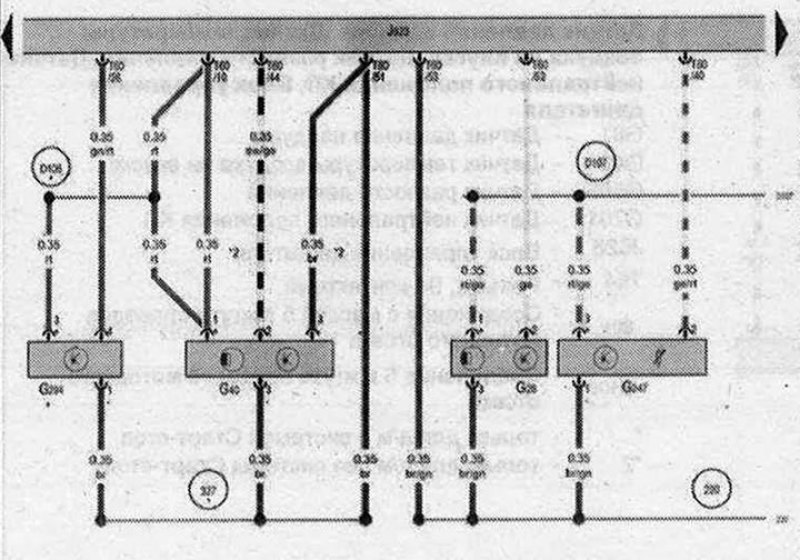

Датчик числа оборотов двигателя, Датчик Холла, Датчик давления топлива, Датчик давления усилителя тормозов, Блок управления двигателя
- G28 - Датчик числа оборотов двигателя
- G40 - Датчик Холла
- G247 - Датчик давления топлива
- G294 - Датчик давления усилителя тормозов
- J623 - Блок управления двигателя
- Т60 - Разъём, 60-контактный
- 220- Соединение с массой (масса датчика) в жгуте проводов двигателя
- 327 - Соединение с массой (масса датчика) в жгуте проводов моторного отсека
- D106 - Соединение 4 в жгуте проводов моторного отсека
- D107 - Соединение 5 в жгуте проводов моторного отсека
- *-только для а/м с системой Старт-стоп
- *2 - только для а/м без системы Старт-стоп
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
