Детали и узлы обивки и подушки основания сиденья
Описание деталей и узлов приведено для стандартного (с ручной или эл. регулировкой), комфортного и откидного переднего сиденья.

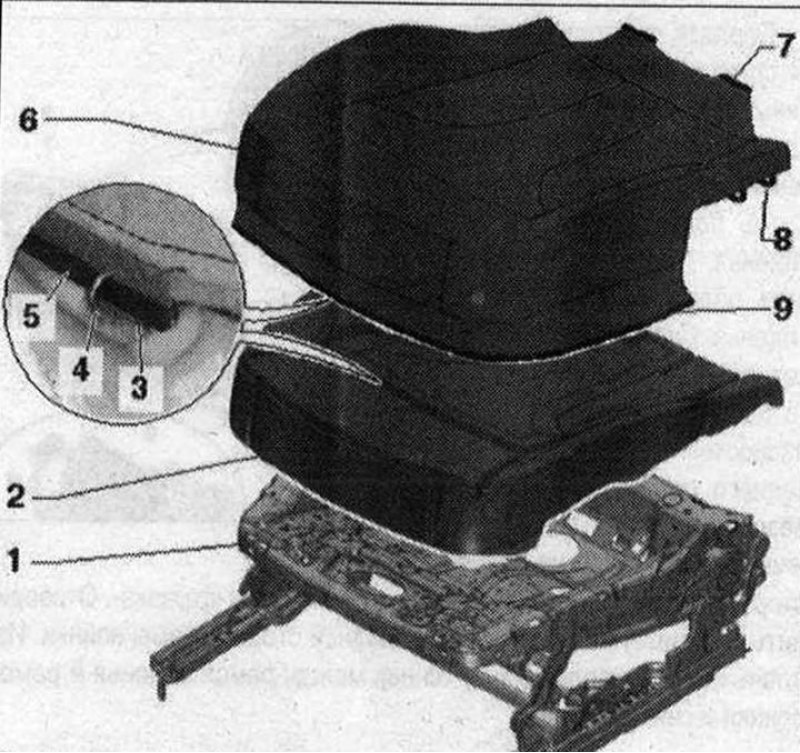

1. Основание сиденья; 2. Подушка с покрытой вспененным материалом проволокой; 3. Проволока покрыта вспененным материалом в подушке для крепления обивки к подушке; 4. Скоба для крепления обивки к подушке. Заменять после каждого снятия, устанавливать на то же место, где находилась перед демонтажем; 5. Контурная планка/контурная проволока для крепления обивки к подушке. Проволока вставлена в приемный карман обивки (только в комфортном сиденье). Контурная планка пришита к обивке; 6. Прижимная планка для крепления задней обивки к верхней раме основания сиденья, пришита к обивке; 7. Резиновая лента. 2 шт.; 8. Прижимная планка для крепления обивки в передней и боковой области к верхней раме основания сиденья, пришита к обивке y-zo)Снятие
Снять переднее сиденье. Закрепить переднее сиденье в держателе для ремонта сидений -VAS 6136-. Снять спинку переднего сиденья. Снять хомут накладки со стороны порога.
Вариант компл. с выдвижным ящиком: снять выдвижной ящик.
Вариант компл. с вещевым отсеком: снять вещевой отсек.
Вариант компл. с креплением детского сиденья ISOFIX (только сиденье переднего пассажира): снять крепление детского сиденья ISOFIX.
Вариант компл. с датчиком распознавания занятости сиденья для деактивации Airbag переднего пассажира: снять датчиком распознавания занятости сиденья.

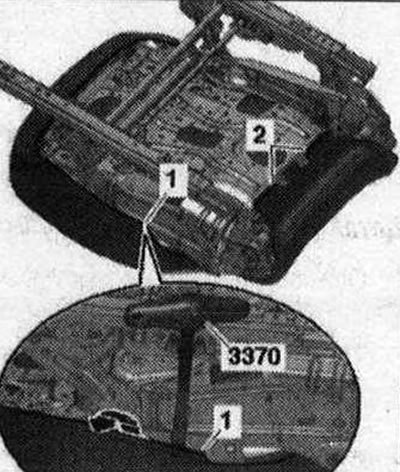

Отсоединить прижимную планку -1- обивки с помощью отмычки -3370- в передней и боковой области -стрелка-. Отсоединить прижимную планку -2- обивки в задней области с помощью отмычки -3370-.
Снять обивку с подушкой с основания сиденья.
Вариант компл. с датчиком распознавания занятости сиденья: снять обивку с подушкой основания сиденья вместе с матом для определения занятости сиденья, датчиком давления для определения занятости сиденья -G452- и б/у для определения занятости сиденья -J706-.
Монтаж
Установка в обратном порядке, при этом следить за правильностью фиксации зажимных планок и за тем, чтобы на обивке не было складок. Учесть, что эл. разъемы нужно вставлять до упора со слышимой фиксацией. Подсоединить кабель массы АКБ при включенном зажигании.
Детали и узлы обивки и подушки спинки сиденья
Описание деталей и узлов приведено для стандартного, спортивного (с ручной или эл. регулировкой) и комфортного переднего сиденья.
1. Прижимная планка для крепления обивки к задней раме спинки, пришита к обивке; 2. Обивка; 3. Контурная планка для крепления обивки к подушке, пришита к обивке; 4. Скоба для крепления обивки к подушке. Заменять после каждого снятия, устанавливать на то же место, где находилась перед демонтажем; 5. Проволока для крепления обивки к подушке, покрыта вспененным материалом в подушке; 6. Рама спинки; 7. Подушка; 8. Карман для боковой Airbag. Пришит к обивке; Снятие нагревательного элемента сиденья

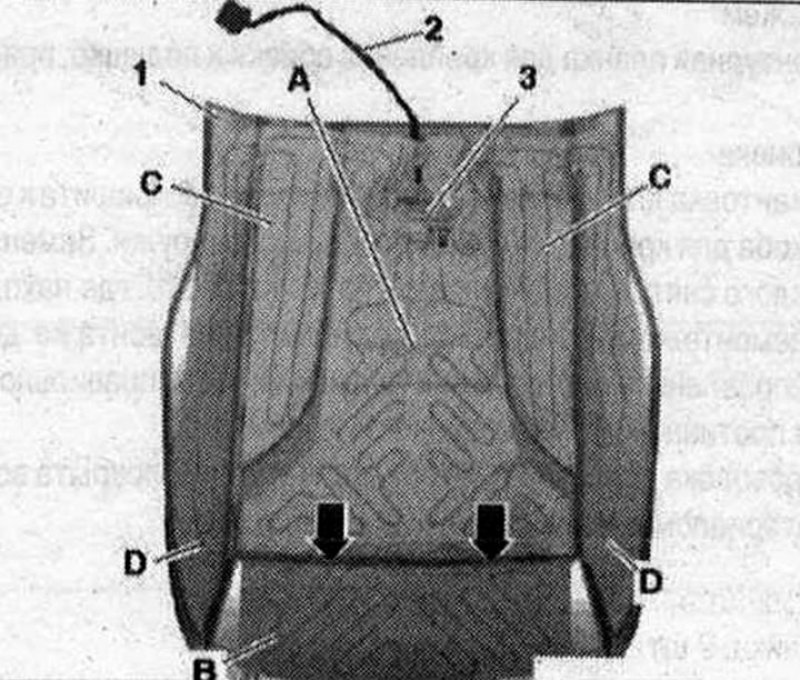

Снятие обивки с подушки: срезать у основания старого нагревательного элемента -3- электропроводку -2-. Старый нагревательный элемент остается в подушке -1 - и заклеивается новым нагревательным элементом. -Поз. A...D- и -стрелки- не учитывать.
Монтаж
Выровнять новый нагревательный элемент на подушке. Новый нагревательный элемент необходимо приклеить к старому нагревательному элементу так, чтобы он полностью его покрывал. Снимать защитные пленки с нагревательного элемента в последовательности приклеивания. Следить при снятии защитной пленки за тем, чтобы не повредить нагревательный элемент и уложить его ровно. Приклеивать отдельные части нагревательного элемента в порядке -А, В, С, D-. Уложить соединительную проводку отдельных нагревательных поверхностей в основание щелей -стрелки-. Протянуть электропровод -2- через прорезь в подушке -1-. Установка в обратном порядке.
