Наружное зеркало — снятие и установка (Audi Q5 8R)

Оглавление: Снятие зеркального стекла ↓ Монтаж ↓ Разблокировать корпус ↓ Установка ↓ Снятие крепления регулировочного…↓ Монтаж ↓ Снятие регулировочного устройства…↓ Монтаж ↓

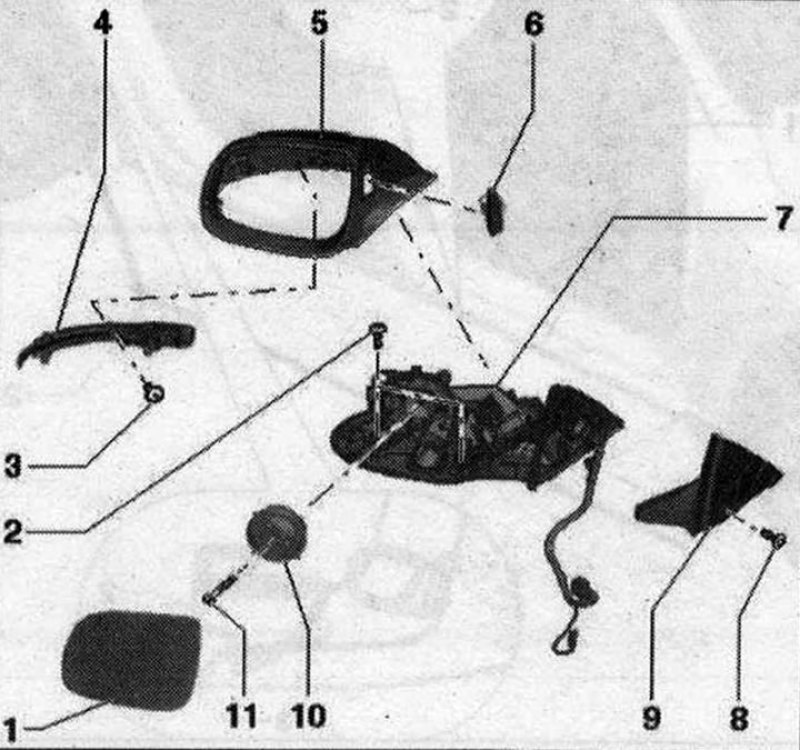

1. Зеркальное стекло; 2/11. Болт. 1,5 Н’м; 3. Болт; 4. Лампа указателя поворота в наружном зеркале со стороны водителя -L131-; 5. Корпус наружного зеркала; 6. Сигнальная лампа ассистента движения по полосе в наружном зеркале со стороны водителя -К233-; 7. Крепление регулятора зеркала; 8. Болт. 10 Н’М; 9. Прокладка. Ввести в кронштейн блока регулировки зеркал.; 10. Регулировочный элемент зеркала

Снятие зеркального стекла

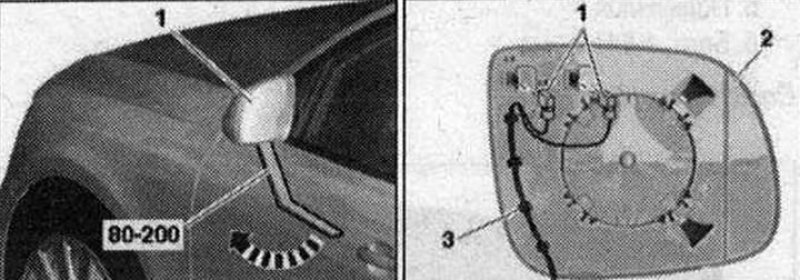

Зафиксировать края корпуса сверху и снизу клейкой лентой для защиты от повреждений лакокрасочного покрытия. Отжать зеркальный элемент -1 - с помощью рычага -80-200- сверху и снизу от регулятора зеркала -стрелка-.

Извлечь разъемы -1- нагревательных элементов зеркала с обратной стороны зеркала -2-. Разблокировать штекерный разъем в кронштейне.

Монтаж

Приставить зеркальный элемент к регулятору зеркала и надавить на зеркальный элемент. Вставить провода в клипсы -3-. При установке зеркального элемента следует нажимать только по центру зеркала.

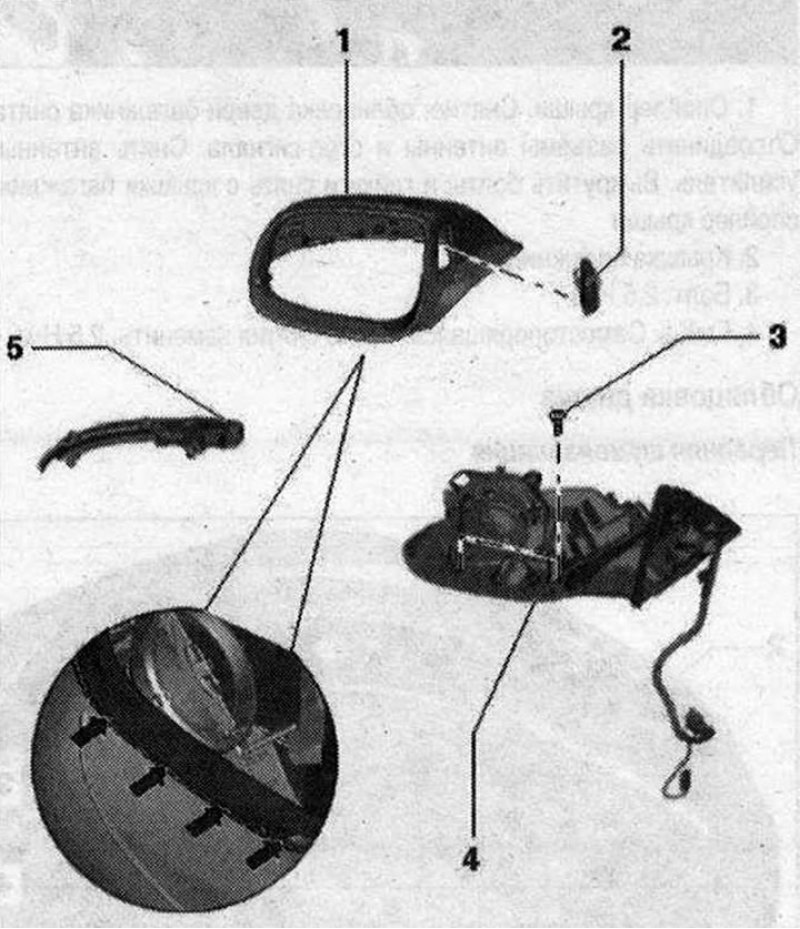

Снятие корпуса наружного зеркала 1. Корпус наружного зеркала. Снятие: стекло снято. Вывернуть болты -3-. Отсоединить корпус в направлении вверх от внутренней стороны по нижней передней кромке. Снять корпус вверх из направляющих кронштейна блока регулировки. Отсоединить штекерный разъем бокового указателя поворота. Снять корпус; 2. Сигнальная лампа ассистента движения по полосе в наружном зеркале со стороны водителя -К233-; 3. Болт. 1 Н·м; 4. Крепление регулятора зеркала; 5. Лампа указателя поворота в наружном зеркале со стороны водителя -L131-

Разблокировать корпус

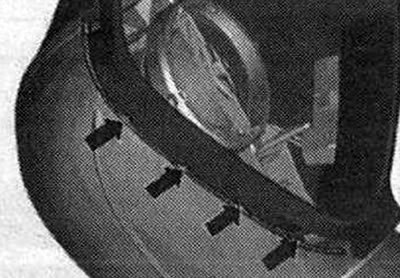

Вжать корпус -1- по нижней передней кромке с внутренней стороны вверх навстречу нижней части крепления блока регулировки и немного оттянуть назад от фиксаторов -стрелки-.

Установка

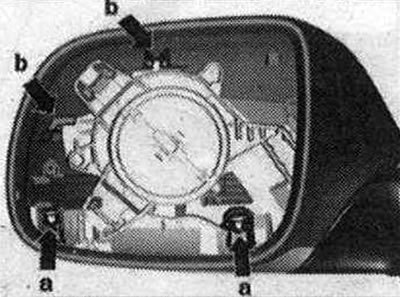

При установке правильно ввести направляющие в кронштейны -стрелки Ь- для фиксации стопорных выступов -стрелки а-.

Передняя кромка корпуса должна соединиться в креплении с нижней частью.

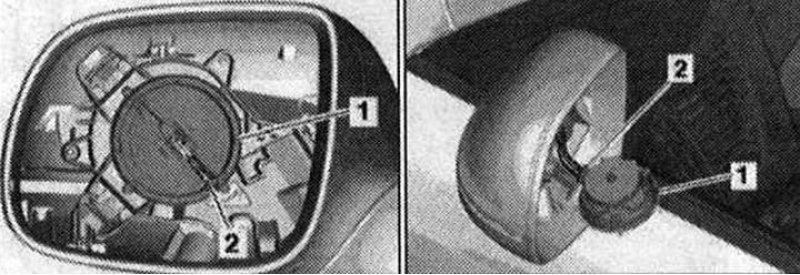

Снятие крепления регулировочного устройства зеркала

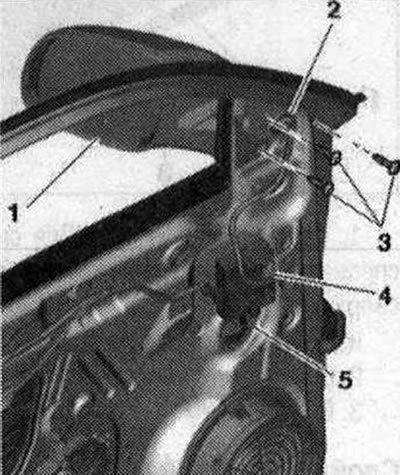

Снять обивку двери. Снять накладку и кронштейн динамика высокого тона. Отсоединить разъёмы -4- и -5-. Извлечь втулку -2- из уплотнения зеркала заднего вида. Снять в зоне наружного зеркала крепежные петли с двери. Вывернуть болты -3-.

Снять крепление регулировочного устройства зеркала -1- и одновременно вывести наружу жгут проводки через отверстие в кузове.
