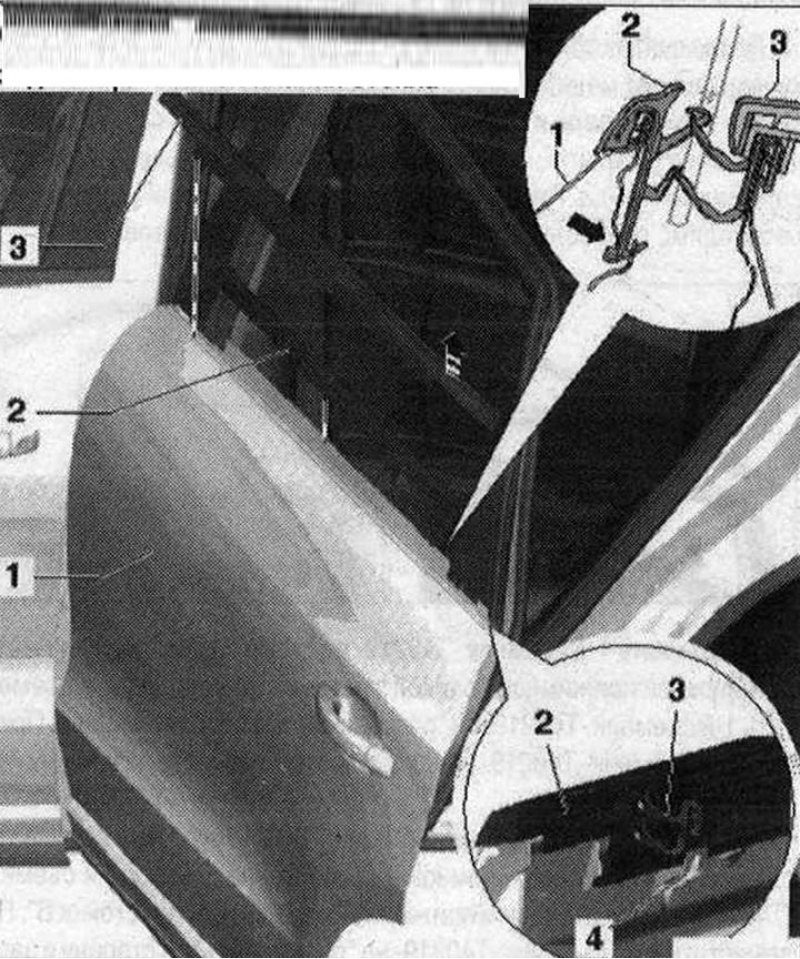

Схема монтажа наружной и внутренней задней прижимной планки стекла 1. Дверь; 2. Наружная прижимная планка стекла. После монтажа подлежит замене; 3. Внутренняя прижимная планка в полости двери. Снятие: обивка двери снята. Снять прижимную планку вверх; 4. Защелка. 4х
Снять наружную прижимную планку стекла

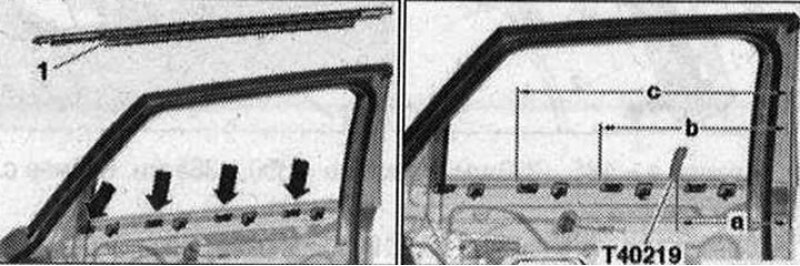

После снятия прижимная планка подлежит замене. Прижимная планка 2 тем самым постепенно полностью расфиксируется и только после этого снять ее вверх с отбортовки двери. Привести стекло двери в положение "открыто". Облицовка двери снята. Накладка стойки С снята. Перед снятием прижимной планки -1 - ее вначале необходимо высвободить из фиксаторов -стрелки- двери.
Ввести 1-й съемник -Т40219- между стеклом и прижимной планкой на накладке стойки С. Переместить 1-й съемник -Т40219- на «расстояние а" в сторону и вперед. Потянуть 1-й съемник -Т40219-вверх и при этом зацепить за прижимную планку стекла.

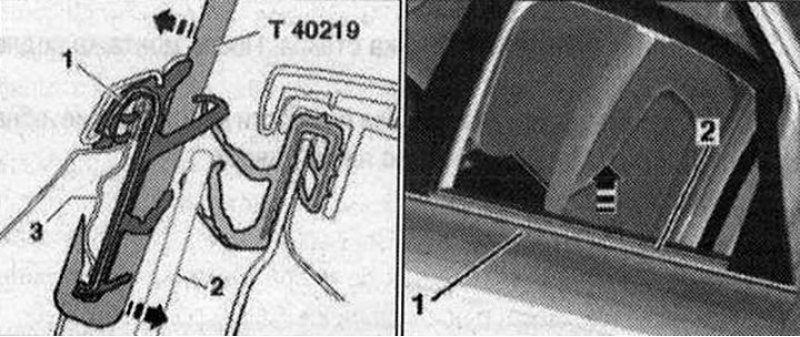

Маркировочная линия на съемнике -Т40219- должна закрываться верхней кромкой прижимной планки стекла. Ввести 2-й съемник -Т40219- между стеклом и прижимной планкой на накладке стойки С. Переместить 2-ой съемник -Т40219- на "расстояние Ь" в сторону и зацепить снизу. Вставить 3-й съемник -Т40219- на накладке стойки С, переместить на "расстояние с" в сторону и зацепить.
Начальной точкой измерения расстояний по прижимной планке стекла является "стойка В"
Размер а = 240...275 мм. Размер b = 425...460 мм. Размер с = 605...640 мм
Слегка отжать съемник -Т40219- по направлению наружу и разблокировать прижимную планку стекла.
Прижимная планка 2 тем самым постепенно полностью расфиксируется и только после этого снять ее вверх с отбортовки двери.
Монтаж
Защелки на наружной панели двери не должны быть загнуты и прилегать к стеклу двери, иначе придется их обратно изгибать в первоначальное положение. Начиная от "стойки В", руками полностью ввести наружную прижимную планку в фиксаторы двери.
