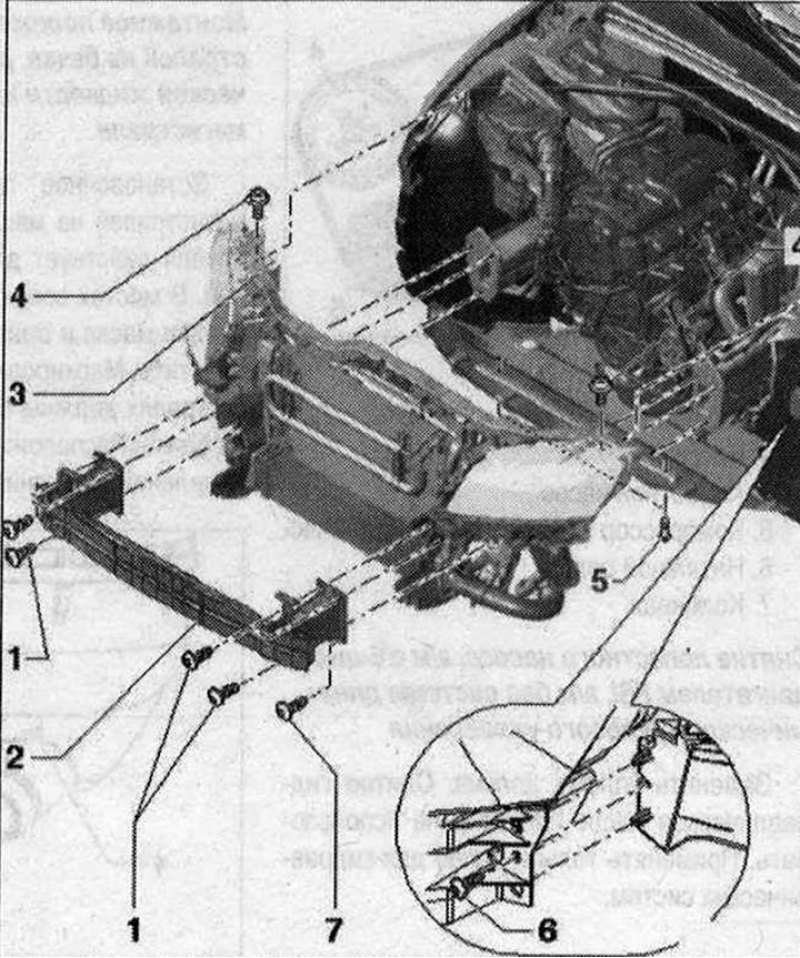

Схема монтажа рамки радиатора с навесными деталями 1. Болт. 55 Н·м. 3 шт. на каждой стороне; 2. Брус безопасности. Зафиксирован болтом -7- на рамке радиатора. При демонтаже рамки радиатора не требуется снятие с кронштейнов; 3. Рамка радиатора. Перед снятием слить ОЖ радиатора ОЖ. Снятие: снять обшивку рамки радиатора. Снять передний бампер. Отсоединить все эл. провода и шланги, идущие к рамке радиатора, от мест соединения. Отсоединить тросовую тягу замка капота на муфте. Вывернуть болты -5-. Отвернуть болты -1 - с лонжерона (по 3 шт. с каждой стороны). Брусы безопасности с кронштейнами зафиксированы каждый одним болтом -1 - на рамке радиатора и не должен сниматься. Вывернуть болты -6- снизу на рамке радиатора. Снять рамку радиатора с фарами по направлению вперед. Установка: в обратной последовательности. После установки необходимо отрегулировать фары; 4. Болт. 5 Н·м; 5. Болт. 1-,5 Н·м; 6. Болт. 4 Н·м. Служит для фиксации бруса безопасности на рамке радиатора

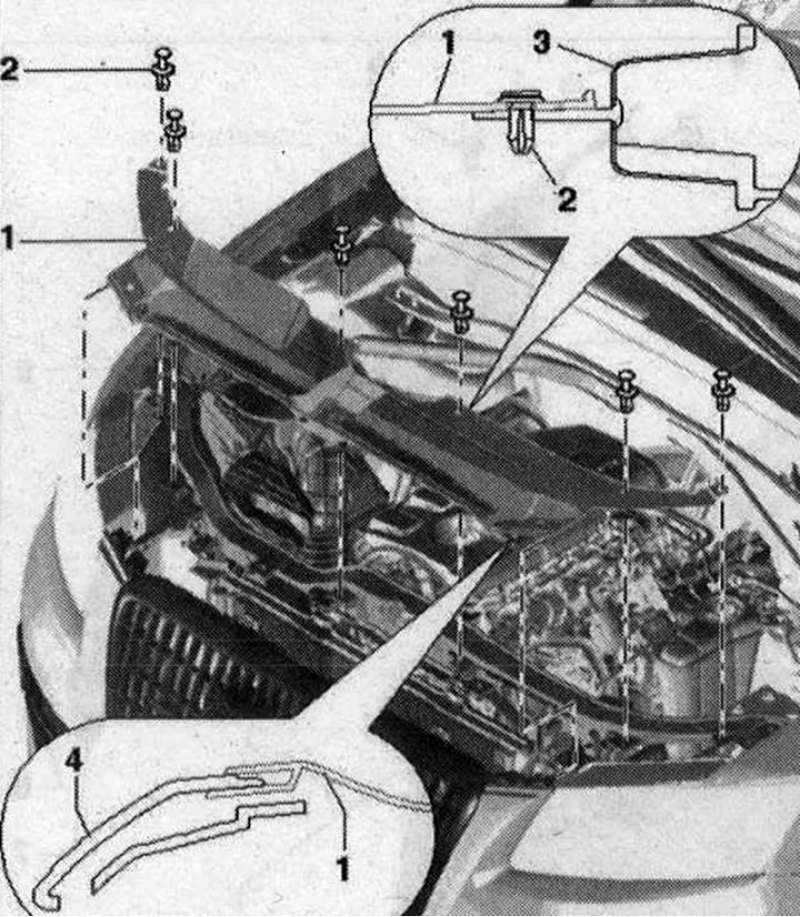

Снять обшивку рамки радиатора
- 1. Накладка. Для снятия вывернуть фиксирующий штифт, за счет этого разблокируется зажим. Вынуть зажим из облицовки. Снять облицовку с решетки радиатора по направлению назад. При установке выступы облицовки должны быть зафиксированы в решетке радиатора и сбоку на облицовке бампера. Установить зажим через облицовку в рамку радиатора и вдавить фиксирующий штифт
- 2. Распорный пистон. 4х. При снятии вывернуть зажимной штифт. При установке вдавить зажимной штифт
- 3. Рамка радиатора
- 4. Решетка радиатора

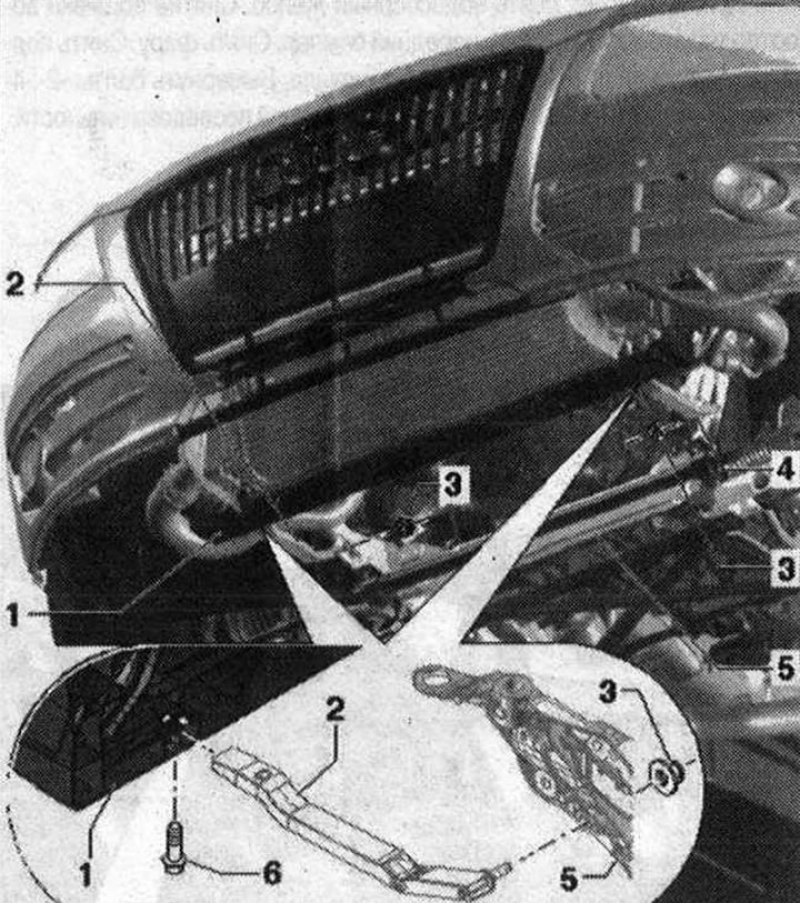

Растяжка для рамки радиатора
- 1. Рамка радиатора
- 2. Правая растяжка для рамки радиатора. Закреплена гайкой -6-на рамке радиатора
- 3. Гайка. 23 Н·м
- 4. Растяжка для рамки радиатора, левая. Закреплена гайкой -6-на рамке радиатора
- 5. Подрамник
- 6. Болт. 5 Н·м
- 7. Скобка. Ввести снизу в рамку радиатора

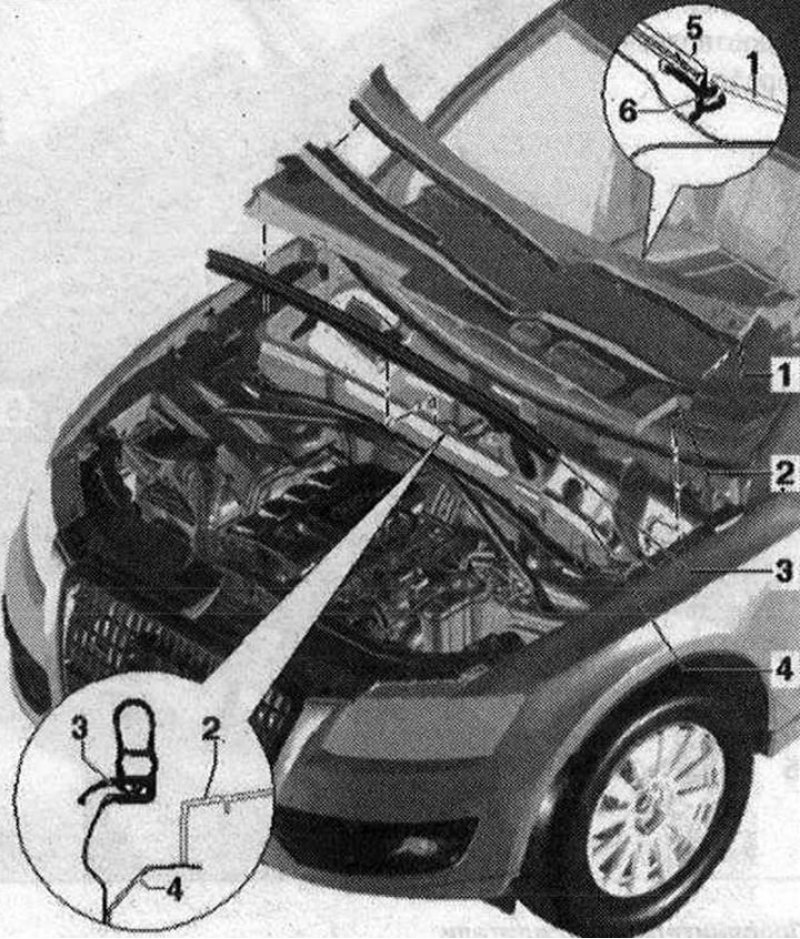

Снятие обшивки водоотводящего короба
- 1. Дефлектор. Поводок стеклоочистителя снят. Дополнительные облицовки (левая, центральная и правая) сняты. Отсоединить зажимы -3-. Для облегчения снятия/установки распылить небольшое количество раствора технического мыла на крепежную рамку ветрового стекла. Извлечь дефлектор, начиная с края стекла, из окантовочной рамки вертикально вверх. Опасность разбить стекло при установке. При установке нельзя стучать дефлектором. Осторожно запрессовать обтекатель, начиная с боковой части, в крепежную рамку
- 2. Крышка водоотводящего короба. При снятии отсоединить только передний зажим. Поднять спереди крышку и извлечь из кожуха водоотводящего короба
- 3. Прокладка. Снять с фланца кузова сбоку в направлении назад.
- 4. Передняя стенка водоотводящего короба
- 5. Ветровое стекло
- 6. Окантовка

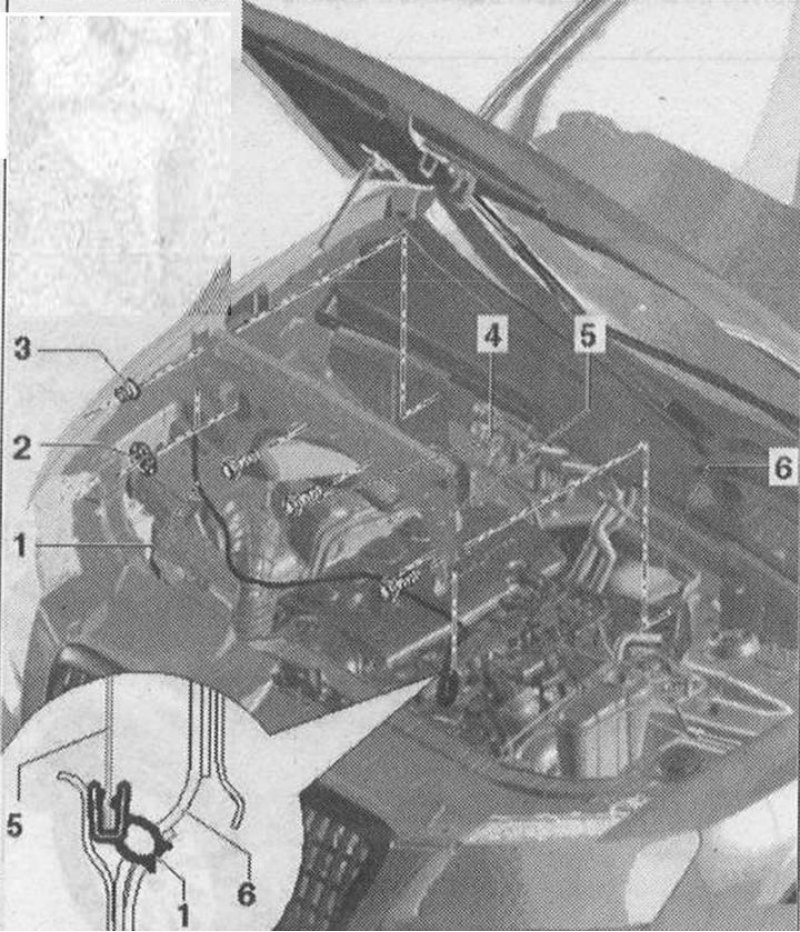

Схема монтажа передней стенки водоотводящего короба 1. Прокладка. Надвинуть прокладку снизу; 2. Зажимная шайба. При установке надавить на резьбовой палец передней стенки водоотводящего короба; 3. Гайка. 4 Н·м; 4. Болт. 7 Н·м; 5. Передняя стенка водоотводящего короба. Для снятия вывернуть болты -4- и гайку -3-. Установка осуществляется в обратном порядке; 6. Водоотводящий короб
