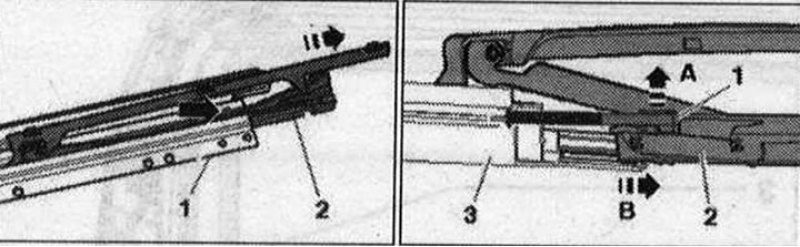

Если вытягивать направляющую, держась за кулису, она будет подниматься. Подходящей отвёрткой вытолкнуть направляющую кулисы -2- по салазкам -стрелка- в направлении назад из салазок -1-.
Снять трос -2- из салазок -1 - в -направлении стрелки А-. Извлечь кулисную направляющую -1 - в направлении -стрелки В- из направляющих -3-. Вытянуть трос -2- в направлении -стрелки В- из направляющих -3-.
Монтаж

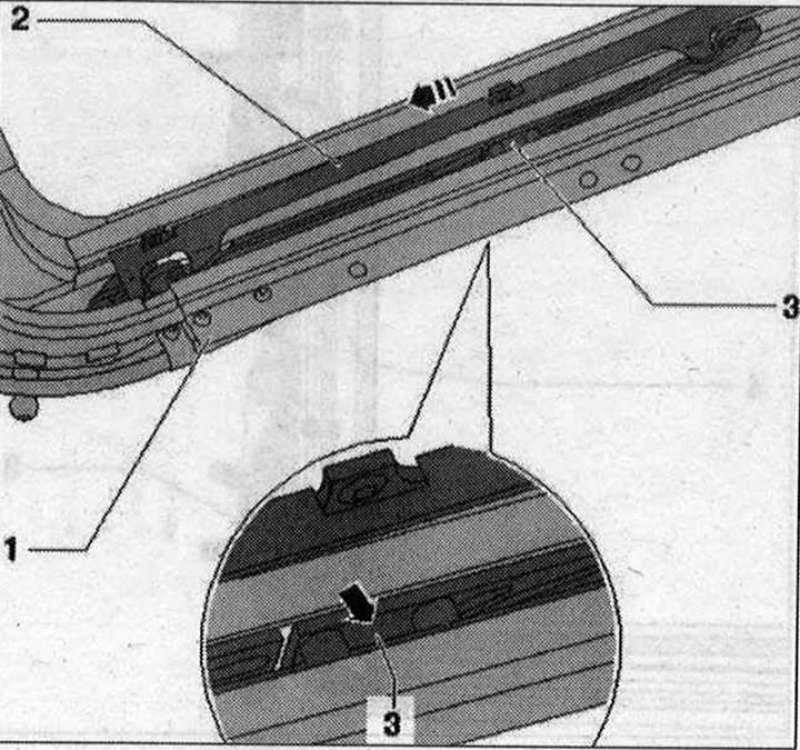

Перед установкой новых направляющих кулисы необходимо почистить поверхности скольжения и смазать их. Очистить чистящим средством -D 009 401 04-. После этого поверхности скольжения направляющих смазать литиевой смазкой -G 052 147 А2-. Смазывать тросы привода запрещено. Вставить кулисную направляющую в направляющую шину -1-. Проследить за тем, чтобы ползунок -2- при установке механизма в направляющие -1- был направлен назад. Ввести трос -2- в направлении -стрелки В- в направляющую шину -3-. Навесить трос -2- против -направления стрелки А- в салазки -1-. Нельзя двигать направляющую, держась за кулису. Сдвинуть вперед кулисную направляющую с обеих сторон проема, так чтобы они полностью опустились на свои места. При этом толкать только в местах -стрелка- салазок -3-, но не за кулису -2-. Установить крышку монтажной рамы. Установка электродвигателя механизма крыши. Установить монтажную раму в а/м. Установка задней крышки стекла. Установка передней крышки стекла. После завершения работ выполнить нормировку приводов люка и шторки.

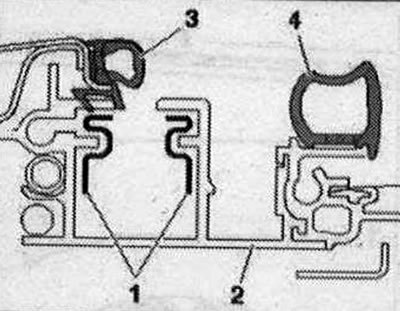

Смазка направляющей шины
Перед установкой новых направляющих кулисы необходимо почистить поверхности скольжения и смазать их. Почистить поверхности скольжения -3- очистителем -D 009 401 04-. Только зоны скольжения -3- направляющей шины монтажной рамы -2- смазать литиевой смазкой -G 052147 А2-.
Внутренний -4- и наружный -3- уплотнители имеют гладкое скользящее покрытие, и смазывать их запрещено. Панель двигателя и тросы привода также нельзя смазывать.
