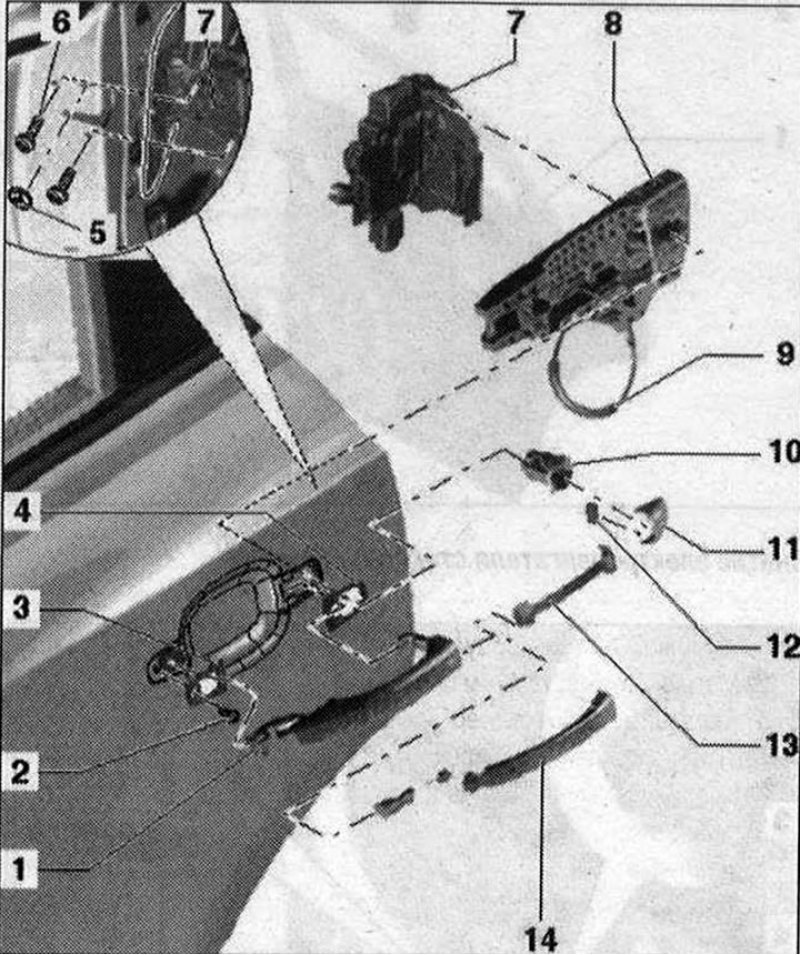

Схема монтажа наружной ручки и замка двери 1. Наружная ручка двери. Перед монтажом установить подкладки спереди и сзади в наружную панель двери; 2. Болт. 2,5 Н·м; 3. Передняя подкладка; 4. Нижняя подкладка; 5. Крышка. Отсоединить от наружной ручки двери; 6. Болт. 19 Н·м; 7. Замок двери; 8. Корпус ручки. Вставить подкладку сзади -5- в наружную панель двери. Для установки подсоединить крепление со слегка ввернутым винтом -10- к двери, вдвинуть вперед и затянуть винт моментом 2,5 Н’М; 9. Тяга управления. Подвесить в дверной замок; 10. Корпус перед установкой насадить колпачок -7-; 11. Крышка; 12. Магнит (только для а/м с "системой допуска без ключа"); 13. Планка наружной ручки двери (для а/м без "системы допуска без ключа"); 14. Снятие датчика наружной ручки задней двери -G417-/-G418-для а/м с "системой допуска без ключа"

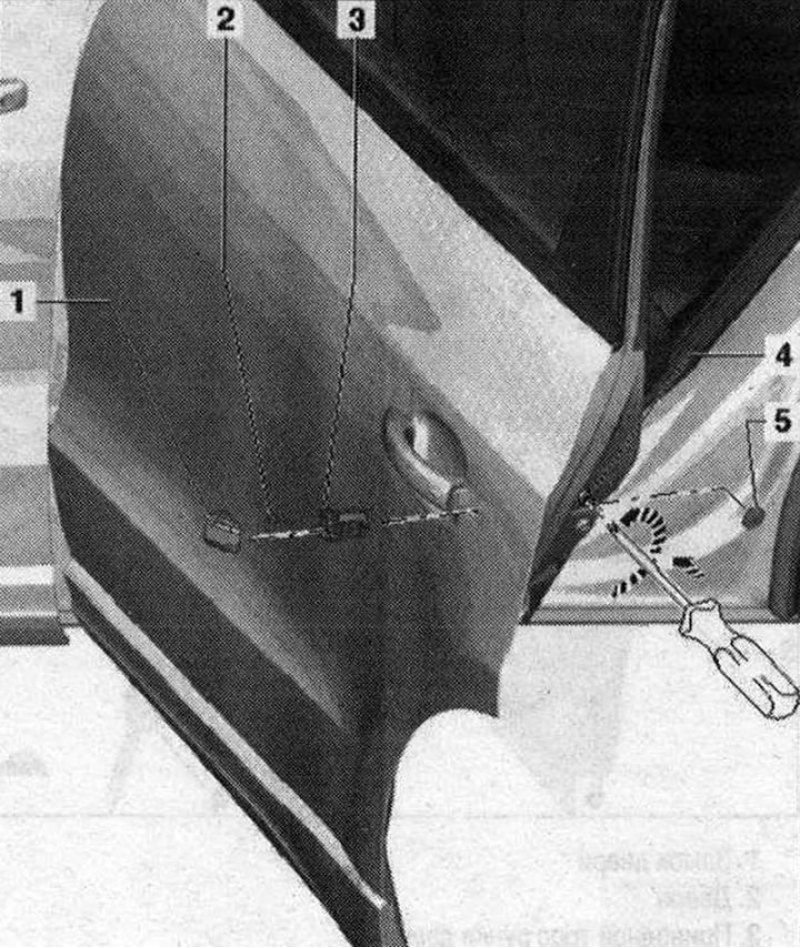

Снятие корпуса 1. Крышка. Снять с корпуса; 2. Магнит (только для а/м с "системой допуска без ключа"); 3. Корпус. До конца вывернуть отверткой болт зажима. Нажать отверткой на крепежную скобу и снять корпус с колпачком сбоку; 4. Крепёжная скоба. Запчасти не входят в объём поставок обоймы подшипника; 5. Накладка

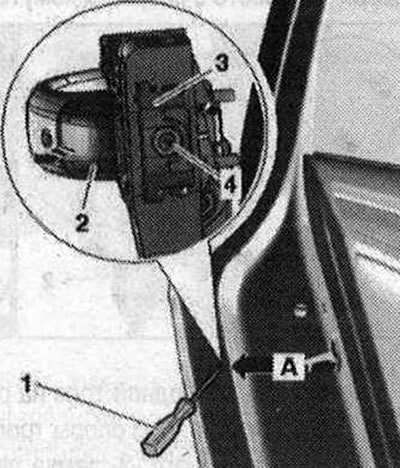

Отвести уплотнение двери в сторону и снять защитную пленку над отверстием -стрелка А-. До конца вывернуть зажимной болт -4- отверткой -1-. Нажать на крепежную скобу -3- корпуса внутрь. Вынуть корпус -2- из опорной скобы -стрелка В-.
Установка в обратном порядке.
Снятие колпачка корпуса

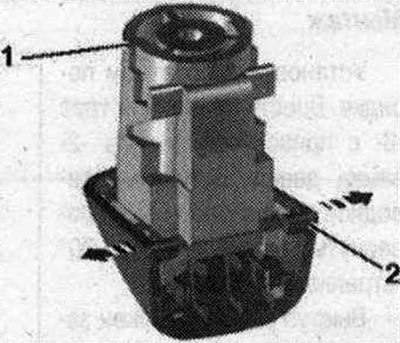

Снятие корпуса. Разжать крепежные скобы -стрелки- и снять колпачок -1- с корпуса -2-, при необходимости воспользоваться шилом.
Монтаж
Насадить колпачок корпуса до щелчка.
