Снятие
Снимите рычаги стеклоочистителя.
Освободите три зажима крепления воздушной решетки расположенной под ветровым стеклом, и снимите решетку.

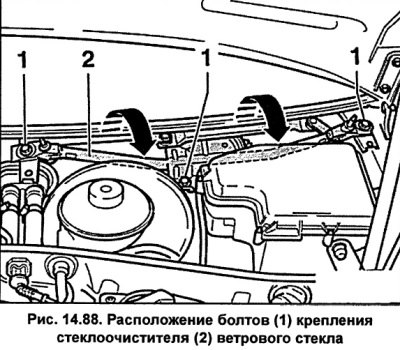

Ключом на 10 Мм выверните три болта 1 (рис. 14.88) крепления механизма стеклоочистителей.
Снимите механизм стеклоочистителей 2 (рис. 14.88) с автомобиля сначала перемещая его направо, затем вверх.
Отсоедините многоконтактный электрический разъем от двигателя стеклоочистителей.
[Первоисточник расположен на портале: Autoinstruction.ru]
Снимите тяги 3 (рис. 14.89) стеклоочистителей с кривошипа двигателя.

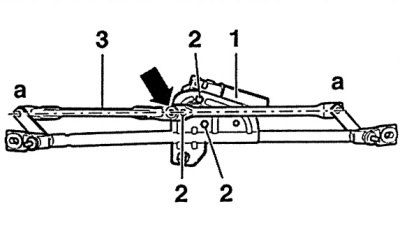

Рис. 14.89. Элементы привода механизма стеклоочистителя: 1 - двигатель стеклоочистителя, 2 - болты крепления двигателя стеклоочистителя, 3 - тяги стеклоочистителя
Выверните три болта 2 (рис. 14.89) крепления двигателя стеклоочистителя и снимите его.
При установке нового двигателя стеклоочистителя установите его в исходное положение. Для этого подсоедините к двигателю стеклоочистителя многоконтактный электрический разъем и подсоедините провод «массы» к аккумуляторной батарее. Включите и выключите режим работы стеклоочистителей, при этом двигатель стеклоочистителя установится в исходное положение. Снимите провод массы с аккумулятора и отсоедините от электродвигателя стеклоочистителя электрический разъем.
Установите двигатель на механизм стеклоочистителей и закрепите его болтами.
Установите на вал двигателя кривошип в такое положение, чтобы он находился на одной линии стягами стеклоочистителей.
Закрепите на кривошипе тяги стеклоочистителей.
Вставьте механизм стеклоочистителей в автомобиль и закрепите болтами.
Подсоедините к двигателю стеклоочистителей электрический разъем.
Установите воздушную решетку.
Установите рычаги стеклоочистителей и закрепите их гайками, затянув их моментом 16 Нм.
Подсоедините провод «массы» к аккумуляторной батарее.
Проверьте работу стеклоочистителей.
