В стандартное оборудование автомобиля входит радиоприемник, с кодируемым противоугонным устройством которое выполнено на базе микропроцессора. После отключения радиоприемника от бортовой сети автомобиля (снятие аккумуляторной батареи, радиоприемника или первоначальная установка радиоприемника) необходимо ввести код безопасности. Радиоприемник можно включить только после ввода правильного кода.
Перед снятием провода «массы» с аккумуляторной батареи проверьте, есть ли у вас код радиоприемника. При отсутствии кода безопасности ввести в эксплуатацию радиоприемник можно только на специализированной станции технического обслуживания Audi.
Индивидуальный код безопасности радиоприемника содержится в технической документации, прикладываемой к автомобилю при продаже.

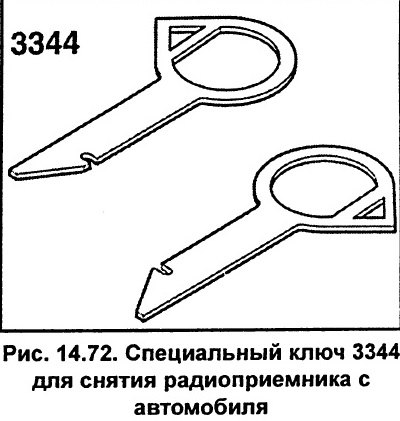

Для снятия радиоприемника необходимо использовать два специальных ключа 3344 (рис. 14.72).
Снятие
Снимите провод «массы» с аккумуляторной батареи.
Внимание!
- При отсоединении проводов от клемм аккумуляторной батареи в блоках памяти устройств управления стираются данные о записанных неисправностях, поэтому перед отсоединением проводов необходимо обратиться в мастерскую для вызова из памяти записанных в нее неисправностей. После подсоединения проводов к клеммам аккумуляторной батареи необходимо активизировать и перепрограммировать стеклоподъемники с электрическим приводом, а также положение зеркал заднего вида и сидений.
- Если в автомобиле установлен радиоприемник с кодом, то перед отсоединением проводов от клемм от аккумуляторной батареи, проверьте, что есть код для повторной активизации приемника. В противном случае ввести радиоприемник в эксплуатацию можно будет только на специализированной станции.
Вставьте два ключа в узкие щели, расположенные с двух сторон радиоприемника до фиксации ключей. Надписи на ключах должны быть расположены сверху. Ключ с надписью "Top L" надо устанавливать с левой стороны, а с надписью "Top R" — с правой стороны радиоприемника.

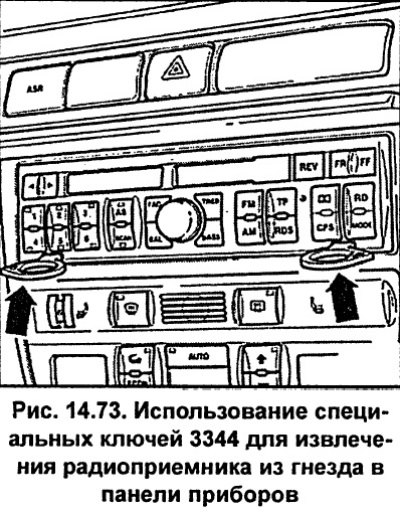

За головки ключей выньте радиоприемник из гнезда, стараясь не перекашивать и не тянуть его в сторону (рис. 14.73).
Отсоедините от радиоприемника электрические разъемы динамиков и антенны, а также многоконтактный разъем подачи напряжения к радиоприемнику. Если для подсоединения используются не многоконтактные разъемы, перед отсоединением разъемов промаркируйте их.
Установка
Снимите специальные ключи с радиоприемника.
Подсоедините электрические разъемы к задней части радиоприемника.
Вставьте радиоприемник в гнездо панели приборов до защелкивания пружинных фиксаторов.
Подсоедините провод «массы» к аккумуляторной батарее.
Выполните операции по запоминанию положения сидений, зеркал и др., а также установите время на часах и введите код в радиоприемник.
Кодируемое устройство против кражи. Устройство выполнено на базе микропроцессора. После отключения радиоприемника от электрической сети автомобиля (снятие аккумуляторной батареи, демонтаж радиоприемника или первоначальная его установка) необходимо ввести код безопасности. Радиоприемник можно включить только после ввода правильного кода.
После включения радиоприемника на дисплее высвечивается надпись SAVE — можно вводить код против кражи.
Введение кода
Номер кода наклеен на руководство по эксплуатации радиоприемника.
Информация размещена на интернет-сайте [AutoInstruction.ru]
Для введения правильного кода необходимо выполнить следующие действия.
- Включите радиоприемник — на дисплее высвечивается надпись SAVE.
- Одновременно нажмите на кнопки ТР и RDS и удерживайте их до появления индикации "1000". Отпустите кнопки. Ни в коем случае не нажмите снова кнопки ТР и RDS, так как в противном случае число 1000 будет приниматься за код.
- С помощью кнопок 1-4 (фиксированные настройки) введите номер кода: первая цифра кода вводится кнопкой 1, вторая цифра — кнопкой 2 и т.д. Кнопки 5 и 6 не используются.
- Одновременно нажмите кнопки ТР и RDS и удерживайте их до появления индикации SAVE.
- Отпустите кнопки.
Теперь радиоприемник готов к работе.
Если при вводе кода была допущена ошибка, то на дисплее появится индикация SAVE в мигающем режиме, которая затем высвечивается постоянно.
Повторите попытку установки кода. Число попыток отражается на дисплее.
Если неверный код будет введен повторно, приемник заблокируется на 1 час.
Через 1 час можно повторить две попытки установить код. Если они неудачны приемник заблокируется на 1 час.

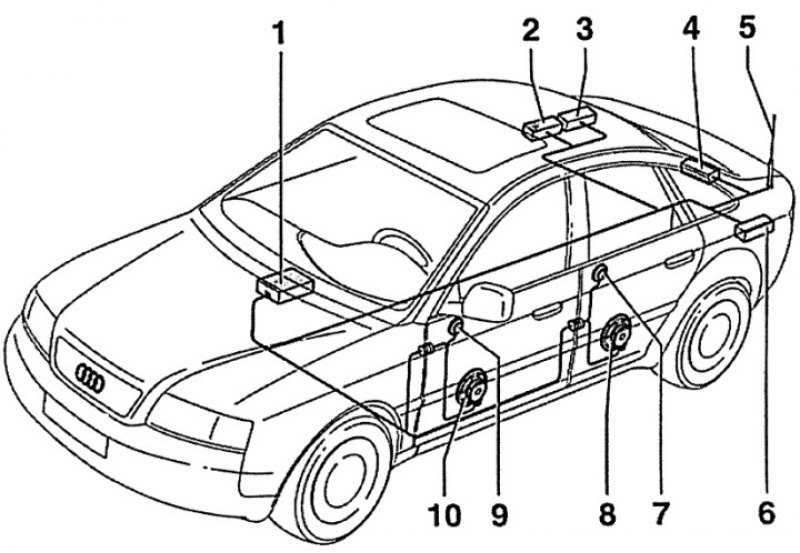

Рис. 14.71. Расположение радиоприемника и громкоговорителей в автомобиле: 1 - радиоприемник на панели приборов, 2 - усилитель мощности Bose, 3 - сабвуфер (низкочастотный гром-коговоритель), 4 - антенный усилитель, 5 - автоматическая антенна, 6 - проигрыватель компакт-дисков (CD-чейнджер), 7, 9 - среднечастотные громкоговорители. Мощность 20 Вт, номинальное сопротивление 4 Ома, 8, 10-высокочастотные громкоговорители. Мощность 20 Вт, номинальное сопротивление 4 Ома.
