Снятие
1. Снимите передний бампер (см. соответствующую главу).
2. Отожмите фиксаторы и снимите защитную накладку (см. стрелки на иллюстрации).

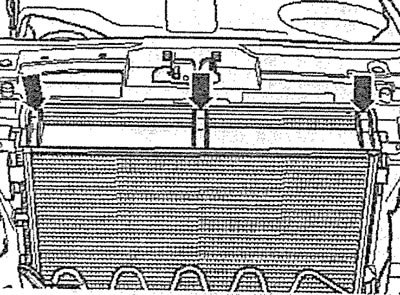

8.2. Отожмите фиксаторы и снимите защитную накладку (см. стрелки)
3. Вывинтите болты (см. стрелки на иллюстрации) крепления и снимите оба обтекателя интеркулера.

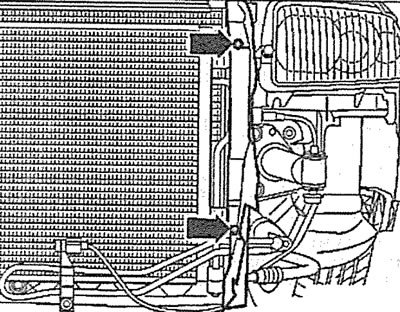

8.3. Вывинтите болты (см. стрелки) крепления и снимите оба обтекателя интеркулера
4. Вывинтите болты (см. стрелки на иллюстрации) держателей трубопровода гидроусилителя рулевого управления и сместите трубопровод в сторону от места работ, не вскрывая систему. Аккуратно подвяжите трубопровод во избежание его повреждения.

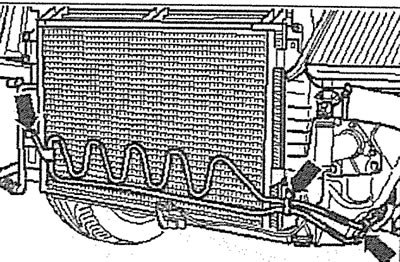

8.4. Вывинтите болты (см. стрелки на иллюстрации) держателей трубопровода гидроусилителя рулевого управления и сместите трубопровод в сторону от места работ, не вскрывая систему
5. Автомобили с кондиционером. Отсоедините датчик 1 давления хладагента (см. иллюстрацию).

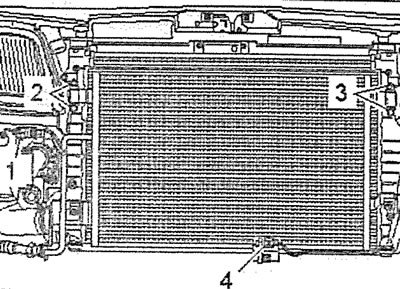

8.5. Отсоедините датчик 1 давления хладагента. Автомобили с кондиционером
6. Отсоедините датчик 4 температуры наружного воздуха и высвободите провод из держателя (см. иллюстрацию 8.5).
7. Автомобили с кондиционером. Вывинтите болты 2 и 3 и снимите кронштейны крепления радиатора кондиционера и снимите радиатор (см. иллюстрацию 8.5). Аккуратно подвяжите радиатор проволокой на кузове, не отсоединяя от него шланги и трубопроводы циркуляции хладагента. Не допускайте перегиба и перекручивания шлангов.
Внимание! Не вскрывайте самостоятельно систему циркуляции хладагента - опасность обморожения! При попадании хладагента на кожу необходимо тотчас же в течение как минимум 15 минут промывать кожу холодной водой. Хладагент не имеет цвета, запаха и тяжелее воздуха. При утечке хладагента люди, находящиеся в районе пола, на котором установлен автомобиль, или в помещениях, расположенных ниже места утечки, могут задохнуться.
Внимание! Трубопроводы и шланги кондиционера нельзя растягивать, перегибать или скручивать.
16. Отсоедините датчик 1 давления воздуха во впускном коллекторе (см. иллюстрацию).

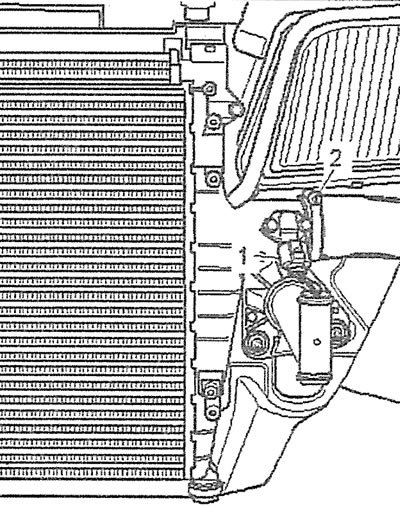

8.16. Отсоедините датчик 1 давления воздуха во впускном коллекторе
17. Отсоедините шланг воздуховода от интеркулера, сняв хомут 2 (см. иллюстрацию 8.16).
18. Отсоедините шланг воздуховода от интеркулера, сняв хомут 2 (см. иллюстрацию).

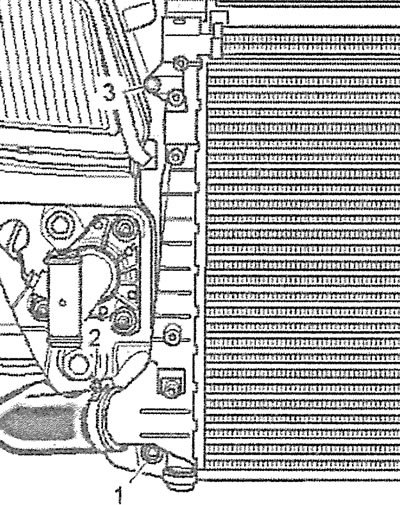

8.18. Отсоедините шланг воздуховода от интеркулера, сняв хомут 2
19. Вывинтите болты 1 и 3 крепления и аккуратно снимите интеркулер (см. иллюстрацию 8.18).
Установка
Установка радиатора охлаждения воздуха наддува (интеркулера) производится в последовательности, обратной снятию.
