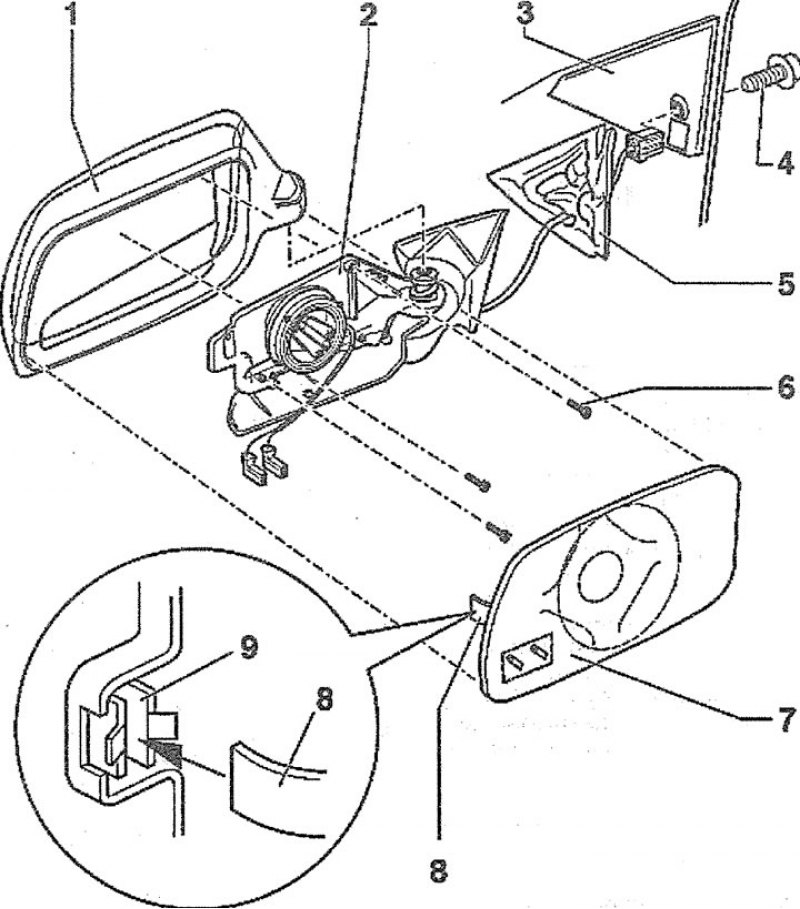

17.0. Наружное зеркало заднего вида: 1 - корпус зеркала; 2 - привод зеркала. Для демонтажа снимите стекло зеркала, отсоедините штекеры обогрева и вывинтите болты 6; 3 - проем в двери для крепления зеркала; 4 - болт с головкой под шестигранный торцовый ключ. Момент затяжки 12 Нм; 5 - уплотнение; 6 - болт под крестовую отвертку; 7 - стекло зеркала. При снятии поддевается пластмассовым клином сначала снизу, а затем сверху.; 8 - соединительный палец. Вставляется в держатель 9; 9 - держатель
Внимание! Для демонтажа привода зеркала на автомобиле с «памятью» регулировки сидений требуется снятие обивки двери.
