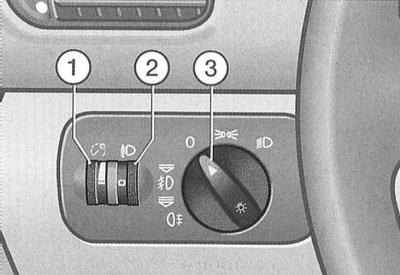

1 освещение приборов
При включенном зажигании вращением рифленой рукоятки (1) можно плавно регулировать яркость фона дисплея приборной доски и средней консоли.
Выбранная яркость фона дисплея регулируется автоматически, в зависимости от окружающего фона.
Кроме того, при включенном свете яркость приборов, дисплея и освещения средней консоли можно регулировать плавно вращением рифленой рукоятки (1).
2 регулятор угла наклона фар
Вращением рифленой рукоятки электрического регулятора угла наклона фар можно плавно изменить положения их оптических осей, в соответствии с фактической загрузкой автомобиля.
Благодаря этому степень ослепления водителей встречного транспорта не превысит неизбежного уровня. В то же время правильная установка фар создает максимально благоприятные условия видимости дороги для водителя.
Угол наклона фар регулируется только при включенном ближнем свете.
Отмеченные положения регулятора примерно соответствуют следующим состояниям загрузки автомобиля:
0 в автомобиле водитель и передний пассажир, багажник пуст
I все места заняты, багажник пуст
II все места заняты, багажник загружен
III занято место водителя, багажник загружен
3 переключатель света
O освещение выключено1)
- стояночные огни
- ближний или дальний свет
Потянув на себя переключатель при его нахождении в положении стояночного ближнего или дальнего света, можно включить противотуманные фары или задние туманные фонари.
Туманные приборы горят только при включенном зажигании. Во время запуска двигателя и после выключения зажигания они автоматически переключаются на стояночный свет.
Внимание: После извлечения ключа из замка зажигания при невыключенном свете и открытой двери водителя раздается сигнал зуммера.
1) Дневное наружное освещение
В некоторых экспортных модификациях при включенном зажигании горит ближний свет пониженной яркости.
При пользовании вышеописанными сигнальными и осветительными устройствами соблюдайте нормативные требования.
На автомобилях с правосторонним рулевым управлением расположение выключателей отличается от автомобилей с левосторонним рулевым управлением. Однако символы на выключателях соответствуют символам автомобиля с левосторонним рулевым управлением.
Внимание: При включении зажигания автомобилей с ксеноновым светом происходит автоматическое регулирование угла наклона фар в соответствии с загрузкой.
Противотуманные фары и туманные фонари*
Горят при включении стояночных огней или ближнего света.
При их включении горит контрольная лампа, вмонтированная в выключатель. При включенных задних туманных фонарях невозможно отдельное выключение противотуманных фар.
Задний туманный фонарь
Задний туманный фонарь горит только при включенном ближнем или дальнем свете, а на автомобилях с противотуманными фарами – также при включенных стояночных огнях.
При включении задних туманных фонарей автоматически включаются и противотуманные фары. При этом в обоих выключателях загораются контрольные лампы.
Внимание: Система электрооборудования автомобилей с тягово–сцепным устройством* заводской комплектации предусматривает при эксплуатации прицепа автоматическое отключение задних туманных фонарей автомобиля.
При пользовании вышеописанными сигнальными и осветительными устройствами соблюдайте нормативные требования.

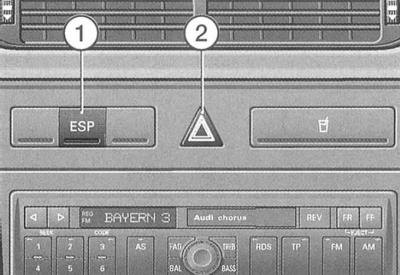

1 антипробуксовочная система (ASR)* или электронная программа стабилизации устойчивости (ESP)*
ASR / ESP включается автоматически при запуске двигателя. При необходимости его можно включать и отключать нажатием клавиши.
При отключенном устройстве горит контрольная лампа.
2 аварийная световая сигнализация
При включении аварийной световой сигнализации синхронно с ней мигает контрольная лампа в ее выключателе.
Кроме того, мигают стрелки указателей поворота приборной доски.
Сигнализация работает и при выключенном зажигании.
При аварии с раскрытием подушек безопасности аварийная световая сигнализация включается автоматически.

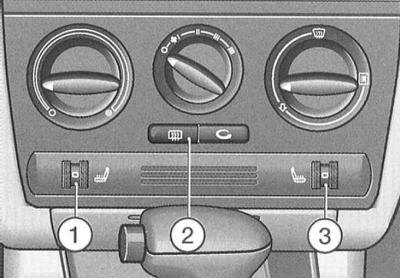

1 обогрев сиденья водителя*
При включенном зажигании можно воспользоваться электрообогревом подушки и спинки сиденья.
Обогрев включается и плавно регулируется рифленой рукояткой.
Для включения обогрева соответствующая рифленая рукоятка выводится из положения 0 и поворачивается с установкой в один из шести возможных температурных диапазона. Одновременно с системой обогрева включается и подсветка цифровой разметки соответствующей рифленой рукоятки.
2 обогрев заднего стекла
Электрообогрев работает только при включенном зажигании. Пока он включен, в его выключателе горит контрольная лампа.
Электрообогрев заднего стекла выключается примерно через 10 минут самостоятельно.
Как только видимость сквозь заднее стекло восстановится, его обогрев нужно выключить. Уменьшив расход электроэнергии, Вы снизите и расход топлива.
Внимание: На автомобилях с антенной на заднем стекле ею являются три верхних звена проводника, которые поэтому не нагреваются.
3 обогрев сиденья переднего пассажира*
При включенном зажигании можно воспользоваться электрообогревом подушки и спинки сиденья.
Обогрев включается и плавно регулируется рифленой рукояткой.
Для включения обогрева соответствующая рифленая рукоятка выводится из положения 0 и поворачивается с установкой в один из шести возможных температурных диапазонов. Одновременно с системой обогрева включается и подсветка цифровой разметки соответствующей рифленой рукоятки.
Внимание: По возможности не находитесь на сиденьях на коленях и не подвергайте точки поверхности сиденья сильному воздействию иным способом, чтобы не повредить нагревательные элементы.

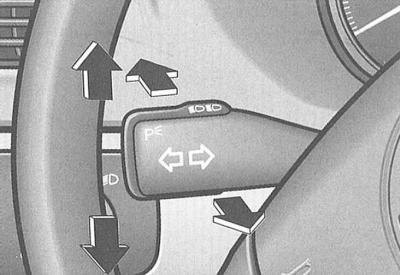

Рычажный переключатель указателей поворота, дальнего / ближнего света
Переключатель указатель поворота
Указатели поворота работают только при включенном зажигании.
Для включения правых указателей поворота – рычаг вверх.
Для включения левых указателей поворота – рычаг вниз.
При включенных указателях поворота синхронно мигает контрольная лампа
После завершения поворота указатели выключаются автоматически.
Подача сигнала о смене полосы движения
Рычаг отжимается вверх или вниз до точки сопротивления и удерживается в данном положении – синхронно должна мигать контрольная лампа.
Дальний / ближний свет
Дальний свет – рычаг отожмите вперед.
Ближний свет – рычаг в среднее положение.
Световой сигнал
Оттяните рычаг к рулевому колесу до точки сопротивления – загорается контрольная лампа дальнего света.
Включение стояночных огней
Стояночные огни горят только при выключенном зажигании.
Для включения стояночных огней справа – переведите рычаг вверх.
Для включения стояночных огней слева – переведите рычаг вниз.
Ксеноновый свет
При включении зажигания и во время движения с включенным ближним светом происходит автоматическое регулирование угла наклона фар в соответствии с загрузкой и режимом движения (например, при разгоне, торможении). Благодаря этому степень ослепления водителей встречного транспорта не превысит неизбежного уровня.
При неисправности на дисплее системы контроля неисправностей автомобиля загорается сигнальный символ
Внимание: После извлечения ключа из замка зажигания при невыключенном свете и открытой двери водителя раздается предупредительный сигнал зуммера.
Внимание: При пользовании вышеописанными сигнальными и осветительными устройствами соблюдайте нормативные требования.
