Внимание: Не вскрывайте контур охлаждения кондиционера. Если хладагент попадает на кожу, это может привести к обморожению.
Компрессор кондиционера может быть снят с держателя без вскрытия контура охлаждения. Это может быть необходимым в связи с проведением ремонта других устройств. При этом компрессор снимается и подвешивается в двигательном отсеке с присоединенными шлангами.
4–цилиндровый бензиновый двигатель
Снятие
1. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.

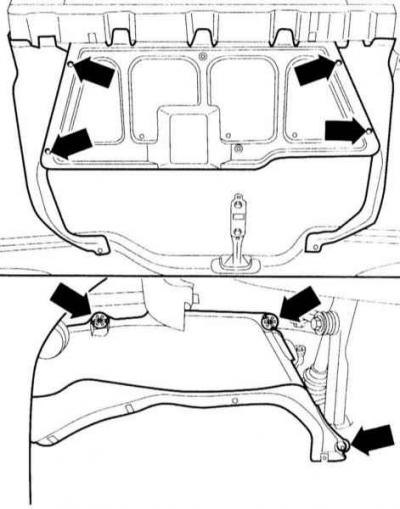

2. Снимите облицовку между двигательным отсеком и правым колесным кожухом, обратитесь к иллюстрации (стрелками указаны болты крепления).
3. Отверните болты крепления и снимите насос гидроусилителя руля. Подвесьте его с присоединенными шлангами к шасси, обратитесь к подразделу Снятие и установка насоса гидроусилителя руля.

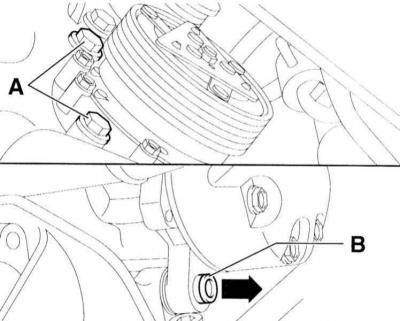

4. Отверните болты крепления (А).
5. Снимите компрессор с держателя и подвесьте на проволоке к кузову.
Внимание: Не подвешивайте компрессор за присоединенные шланги.
Установка
6. Полностью вставьте втулку (В) перед установкой компрессора в отверстие компрессора.
7. Затяните болты крепления (А) моментом 45 Нм.
8. Наденьте клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.
Дизельный двигатель
Снятие
9. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
10. Снимите облицовку между двигательным отсеком и правым колесным кожухом, обратитесь к иллюстрации (стрелками указаны болты крепления).

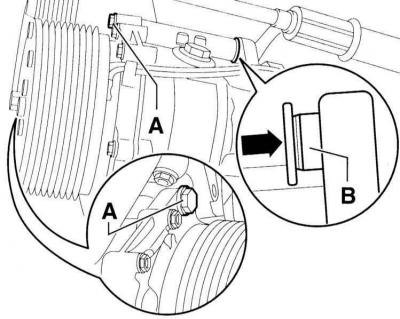

11. Отверните болты крепления (А).
Снимите компрессор с держателя и подвесьте на проволоке к кузову.
Внимание: Не подвешивайте компрессор за присоединенные шланги.
Установка
1. Полностью вставьте втулку (В) перед установкой компрессора в отверстие компрессора.
2. Затяните болты крепления (А) моментом 45 Нм.
3. Наденьте клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
