Снятие
Снять рычаг стеклоочистителя. Снять капот двигателя.

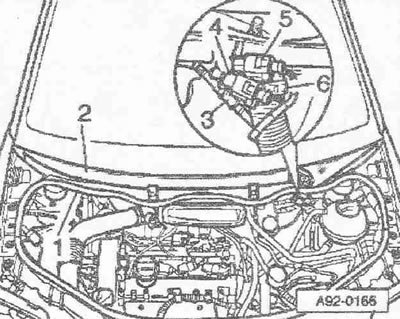

Отсоединить трубку омывателя -3-. Где имеются, отсоединить разъёмы -4- и -5- для обогреваемых форсунок омывателя. Снять шланговый зажим -6-клещами для шланговых зажимов -V.A.G 1921- и снять шланг для стока воды с решетки обтекателя. Снять уплотнение -1- для решетки обтекателя.
Осторожно! Опасность повреждения решетки обтекателя. Для предотвращения повреждения решетки обтекателя -2- при снятии слегка обработать мыльным раствором стык между ветровым стеклом и решеткой обтекателя и снять решетку вертикально по направлению вверх, начав с крепежной планки.

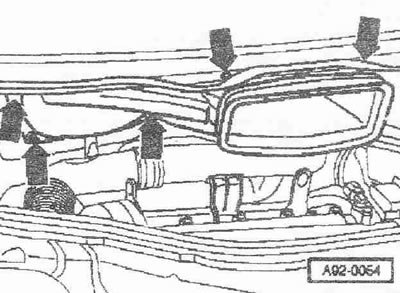

Снять решетку обтекателя -2-. Свободно уложить трубку омывателя. Выкрутить гайки и болты -стрелки-. Канал приточного воздуха вытянуть вперёд и отвести к правой стороне а/м.

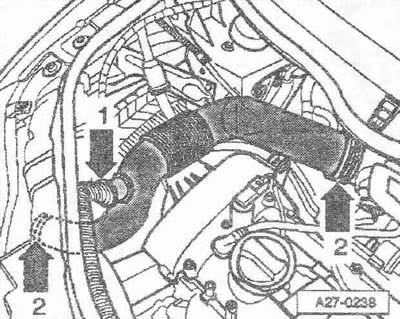

Снять резонатор на шланге воздуховода -стрелка 1-, для этого нажать кнопки фиксатора. Снять воздуховод, для этого ослабить пружинные хомуты -стрелки 2- клещами для шланговых хомутов -V.A.G 1921-.

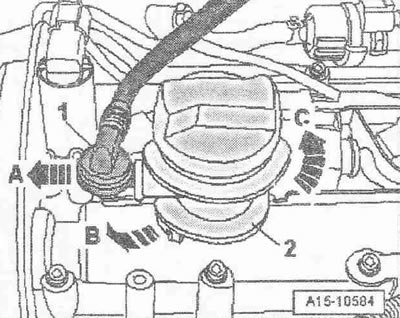

Снять обратный клапан -1- с маслоналивного патрубка -2- -стрелка А- и отложить в сторону. Стрелки -В, С- не учитывать.

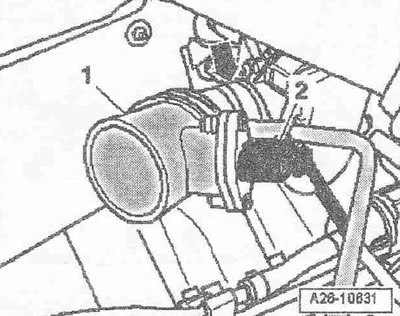

Отсоединить разъем -2- расходомера воздуха -G70-. Снять хомут -стрелка- и снять штуцер -1- с расходомером воздуха -G70-.

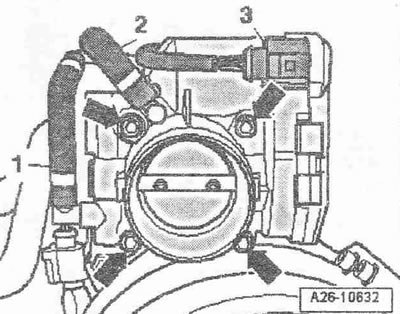

Отсоединить разъем -3-. Выкрутить болты -стрелки-, отложить в сторону блок дроссельной заслонки -3338- с подключенными шлангами ОЖ -1- и -2-.

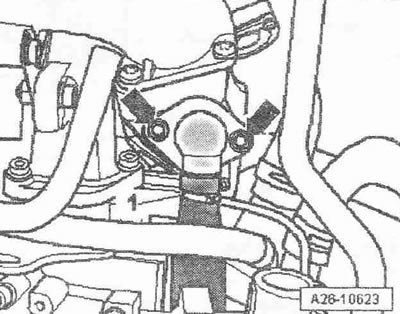

Выкрутить болты -стрелки- для трубы выпускного коллектора.

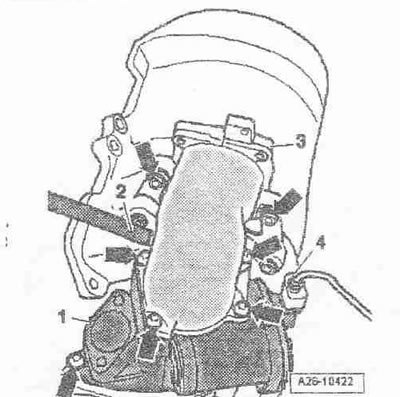

Снять шланг -2- с абсорбера. Выкрутить болты -стрелки- и снять опору впускного коллектора -3-. Отсоединить разъём -4- и снять клапан рециркуляции ОГ -N18- с потенциометром системы рециркуляции ОГ -G212-.
Материал заимствован у портала: autoinstruction.ru
Установка
Установка в обратном порядке, при этом необходимо заменить прокладки. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. Установить блок дроссельной заслонки. Установить канал приточного воздуха.
