Снятие
Снять капот двигателя. Снять шумоизолирующий кожух, ослабить для этого крепёжные детали.
Осторожно! Опасность повреждения разъемного элемента. Не изгибать размыкающий элемент в передней приемной трубке более чем на 10°.
Открутить гайки -1-. Позицию -2- и -стрелки- не учитывать.
Текст предоставлен порталом AutoInstruction.ru

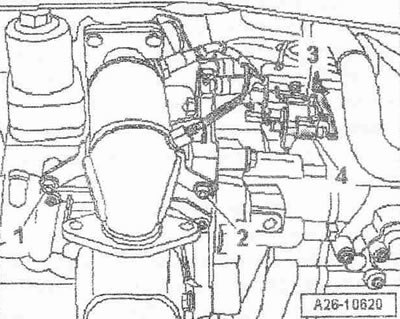

Электрические разъёмы -3- для лямбда-зонда -G39- и -4- .для датчика температуры ОГ 1 -G235- снять с кронштейна и отсоединить. Выкрутить болты -1- и -2-.

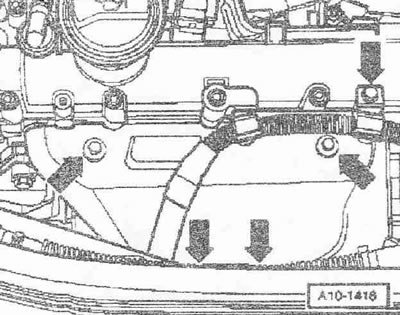

Выкрутить болты -стрелки-, отложить в сторону электрический жгут проводов и снять теплозащитный экран.

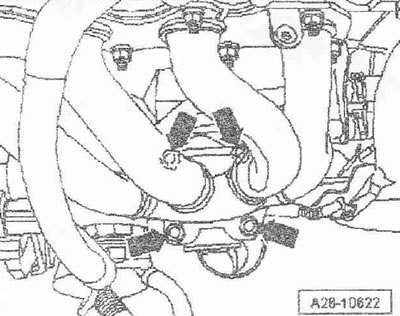

Открутить гайки -стрелки- и снять предкатализатор.
Установка
Установка в обратном порядке, при этом необходимо установить теплозащитный щиток. Установить звукоизоляционный экран.
