Обивки и подушки заднего сиденья облегченной конструкции (Audi A2 8Z)

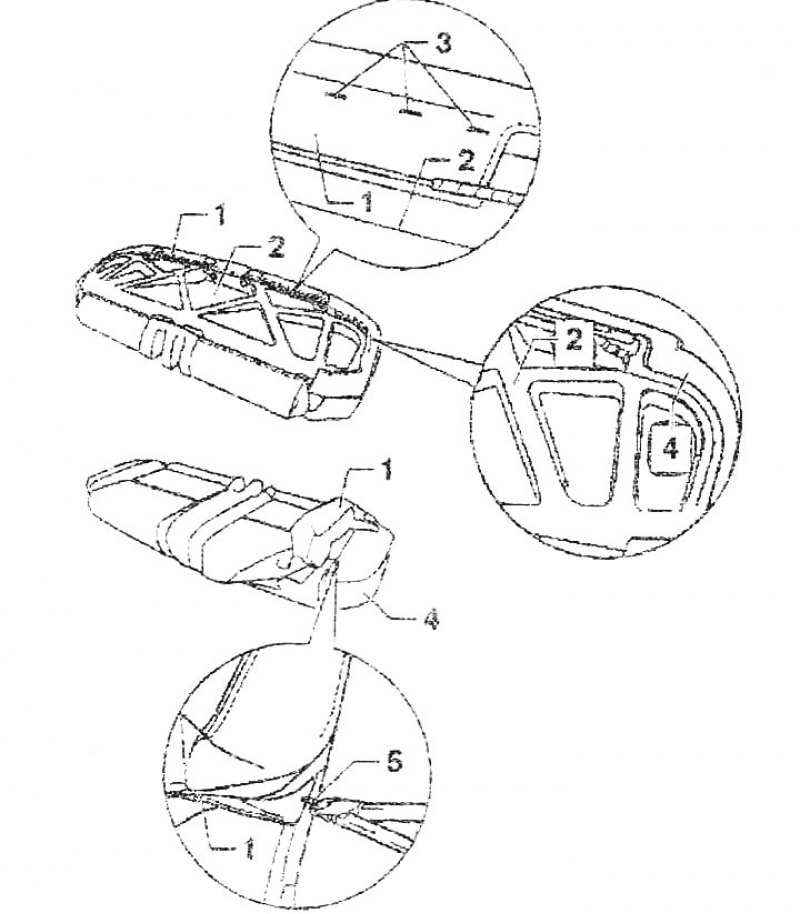

1. Обивка. Снять заднее сиденье. Отсоединить зажимы -3- от несущей сиденья -2-. Снять подушку -4- с обивкой -1- с несущей сиденья -2-. Перерезать проволочные зажимы -5- и снять обивку. Установка: Для установки новых проволочных скоб пользоваться клещами для скоб -V.A.G-1634/-. Для более удобного монтажа продольные стержни сдвинуть назад до первого поперечного стержня. При установке скреплять зажимами сначала поперечные, а затем продольные стержни. Проложить несущую сиденья - 2- в подушку -4-. Закрепить степлером обивку -1- на несущей сиденья -2-. Для этого следует применять стандартные скобы -3- в соответствии с указаниями производителя степлера. Установить спинку заднего сиденья; 2. Несущие сиденья с проволочной рамой; 3. Скобы. Стандартные, согласно данных производителя талера. Пользоваться только такером для скоб подушек; 4. Подушка; 5. Проволочные скобы

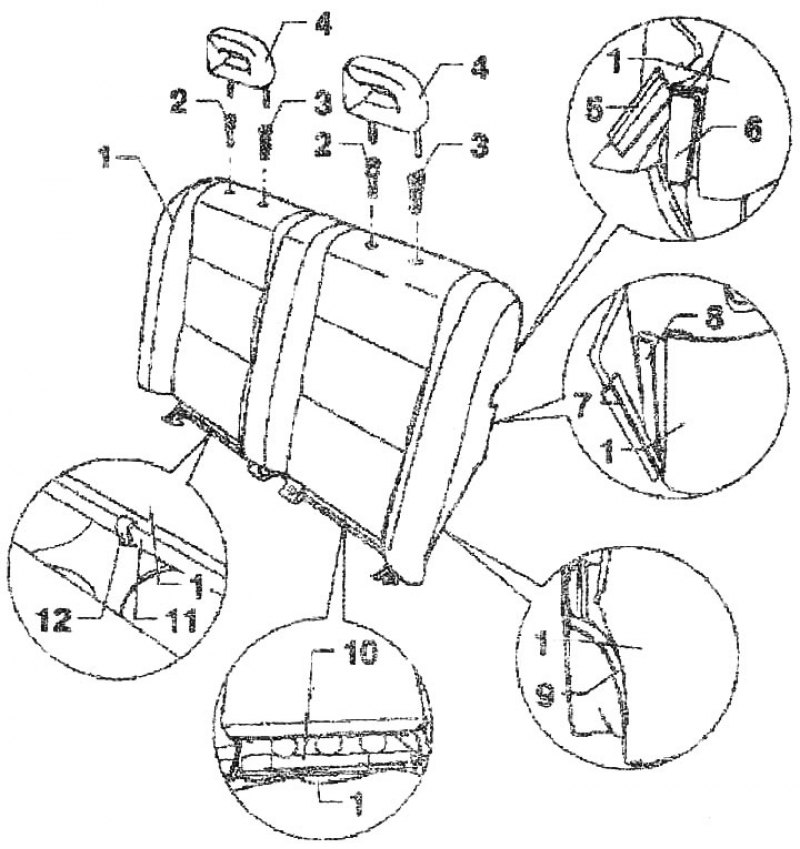

1. Обивка. Снять заднее сиденье. Снять спинку заднего сиденья. Снять подголовник -4- нажатием кнопки на левой направляющей -3-. Снять направляющую подголовника -2- (2х) и -3- (2х). Снять обивку -1- с ленты из микроволокна -10-, расположенной на раме спинки сиденья (передняя и задняя сторона). Отделить на обратной стороне спинки сиденья обивку -1- от ленты-липучки -9-. Снять прижимную планку -7- и -5- с одного края обивки с входного канала -8- и -6- с другой стороны обивки. Снять окантовку -11- с зажима "бабочка" -12- (8х). Снять подушку с обивкой -1-. Снять обивку -1- с подушки. Установка: Завершить установку обивки -1- установкой подушки. Приложить подушку к раме спинки сиденья и натянуть поверх обивку. Зафиксировать окантовку-11- в зажиме "бабочка" -12- (8х). Снять прижимную планку -5- и -7- с одного края обивки с входного канала -6- и -8- с другой стороны обивки. Надавить обивку -1- к ленте-липучке -9-. Надавить обивку -1- к ленте из микропластика -10-. Установить направляющую подголовника. Установить подголовник. Установить спинку заднего сиденья. Установить спинку заднего сиденья; 2. Направляющая подголовника без кнопки; 3. Направляющая подголовника с кнопкой; 4. Подголовник. Подголовник является неразборным, обивка и подушка. запчасть. Подголовник задний наружный не идентичен переднему подголовнику. При снятии любых подголовников отмаркировать подголовники клейкой лентой; 5. Прижимная планка; 6. Входной канал; 7. Прижимная планка; 8. Входной канал; 9. Лента-липучка; 10. Лента из микропластика; 11. Окантовка; 12. Зажим "бабочка"

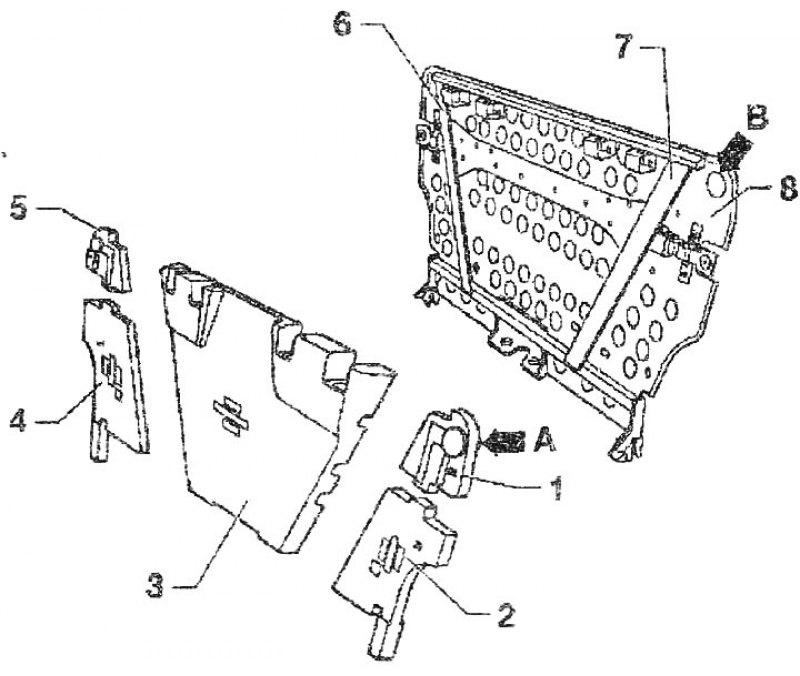

1. Верхняя наружная набивка. Обозначение буквой "R" и номер верхней части. Снять внешнюю верхнюю набивку -1- с диагонального профиля -7-. Установка: Монтажное положение: обозначение должно быть читаемым после установки. Зажать внешнюю верхнюю набивку -1- под диагональным профилем -7-. Установить зажимы на набивке -Стрелка А- в отверстие -Стрелка В- рамы спинки сиденья; 2. Нижняя наружная набивка. Обозначение буквой "R" и номер верхней части. Снять внешнюю нижнюю набивку -2- с диагонального профиля -7-. Установка: Монтажное положение: обозначение должно быть читаемым после установки.; Зажать внешнюю нижнюю набивку -2- под диагональным профилем -7-; 3. Центральная набивка. Обозначение Центр" и номер верхней части. Центральная набивку накладывается только на раму спинки сиденья -8-; 4. Нижняя наружная набивка. Обозначение буквой "L" и номер верхней части; 5. Верхняя наружная набивка. Обозначение буквой "L" и номер верхней части; 6. Правый диагональный профиль; 7. Левый диагональный профиль; 8. Рама спинки
