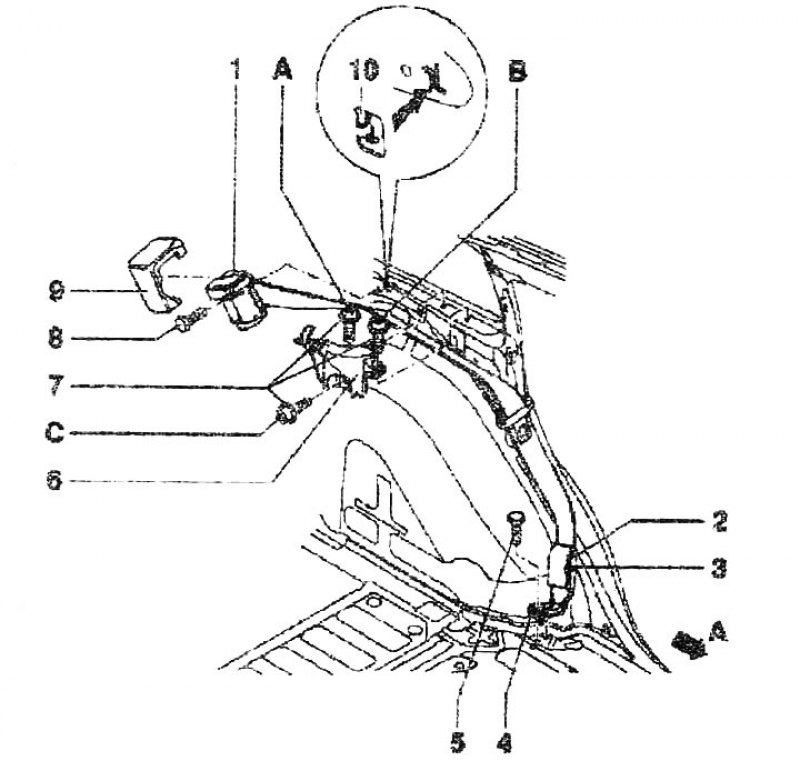

1. Задний ремень безопасности. Снять облицовку заднего экрана. Снять заднее многоместное сиденье. Разблокировать накладку -2- облицовки колесной ниши. Снять облицовку колесной ниши. Снять обшивку пола багажника. Снять облицовку багажника. Снять шумоизоляцию. Выкрутить винт -5-. Выкрутить винт -8-. Извлечь ремень безопасности -1-вперед с -упором от перекручивания -10-. Установка: соединить ремень безопасности как показано в увеличенном виде, с упором от перекручивания -10-. Стрелка -А- указывает направление движения. Установка в обратном порядке. После установки трехточечного ремня безопасности -1- следует проверить функционирование ремня безопасности детского сиденья; 2. Накладка; 3. Зажимы; 4. Стягивающая накладка. Прикрутить в месте утолщения с упором от перекручивания; 5. Болт. Момент затяжки 55 Нм; 6. Консоль направляющей ремня. Выкрутить винты -7- (3 шт.). Во время установки соблюдать последовательность затяжки винтов -7-: -А-, -В-’ -С- или -В-, -А-, -С-; 7. Болты (3 шт.). Момент затяжки 24 Нм; 8. Болт. Момент затяжки 55 Нм; 9. Шумоизоляция; 10. Упор от перекручивания
Нижняя точка крепления

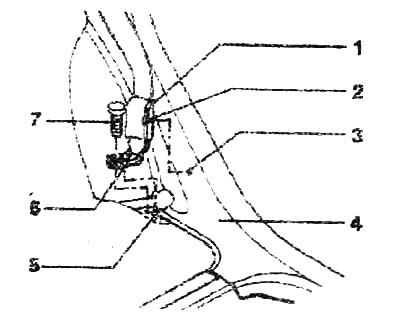

Разблокировать накладку -1- с помощью зажима -2- из зажимного устройства -3-. Выкрутить винт -7- (момент затяжки 55 Нм). При установке стягивающая накладка -6-должна защелкнуться в утолщении от прокручивания -5-. 4. Облицовка задней колесной ниши.
