Маркировка карданного вала/ведущего диска
Отметьте шарнир равных угловых скоростей карданного вала по отношению к фланцу конической передачи. Выверните винты из карданного вала. Используйте упор 999 7057.
Снятие карданного вала
Ослабьте опору центрального подшипника от карданного вала и кузова. Переверните опору вверх дном. Обоприте карданный вал на опору. Прижмите гайки вала друг к другу. Отодвиньте вал в сторону и привяжите его.

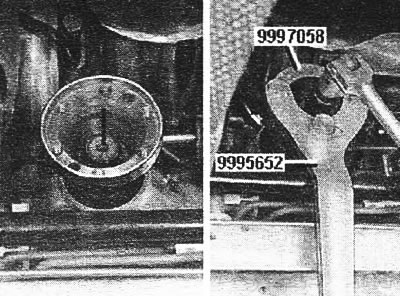

Снятие гаек фланца конической передачи
Отметьте положение фланца и гайки по отношению к концу вала-шестерни. Снимите гайку. Используйте упор 999 5652 с адаптером 999 7058.
Снимите фланец. Используйте съемник 999 5893. Проверьте поверхность уплотнение на фланце. Замените фланец, если он поврежден.
Снятие уплотнения
Снимите уплотнение. Используйте съемник 999 5069. Убедитесь, что не осталось остатков уплотнения.
Установка уплотнения
Установите уплотнение. Смажьте кромку уплотнительного кольца. Используйте смазку для подшипников колес, номер 116 1241-3. Установите уплотнение на оправку 999 5653 к боковой стороне инструмента, помеченного 1155. Запрессуйте уплотнение. Используйте инструмент для запрессовки 999 5504.
Установка фланца на ведущую шестерню
Установите фланец согласно отметкам.

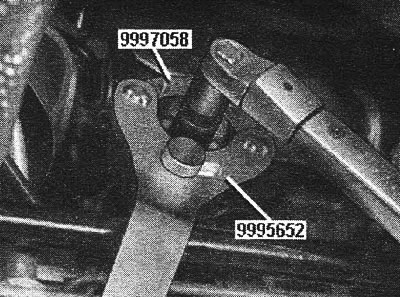

Установка новой гайки в держателе
Установите новую смазанную гайку. Осевого люфта не должно быть. Затяните до 180-200 Нм. Используйте упор 999 5652 с адаптером 999 7058.200 Нм не должно превышаться. Усилия на подшипнике ведущей шестерни могут стать слишком большими, что может вызвать его заклинивание.
Установка карданного вала
Убедитесь в чистоте сопрягаемых поверхностей шарнира равных угловых скоростей карданного вала и фланца. Выровняйте шарнир равных угловых скоростей карданного вала по отношению к фланцу. Установите винты, не затягивая, в опоре центрального подшипника и карданного вала. Установите карданный вал, используя выполненную ранее разметку.
Затягивание шарнира равных угловых скоростей карданного вала
Используйте новые винты. Сначала затяните винты по диагонали. Затяните до 8 Нм. Затем затяните до 30 Нм. Используйте упор 999 7057. Затяните винты опоры центрального подшипника. Затяните до 25 Нм. Затяните винты центрального подшипника карданного вала. Затяните до 25 Нм. Установите каталитический преобразователь тройного действия.

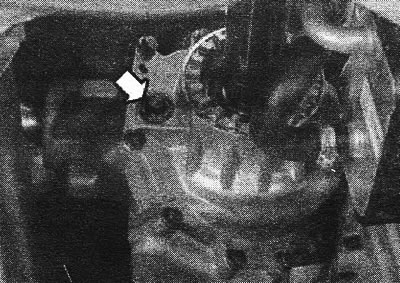

Проверка уровня масла в конической передаче
Коническая передача поставляется заполненной маслом, тем не менее, всегда проверяйте уровень масла. Используйте только жидкость для КП. Номер: 116 1648 (емкость в 1 литр). Затяните заглушку отверстия для проверки уровня.
