Снятие компонентов салона

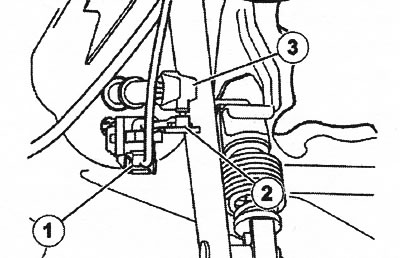

Снимите: звукоизоляционную панель, разъем датчика положения педали (1), датчик положения педали (2), толкатель с блока педалей. Используйте большую отвертку (3).

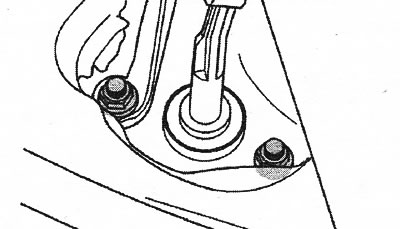

Выверните два винта М8, удерживающие главный цилиндр.
Снятие компонентов моторного отсека

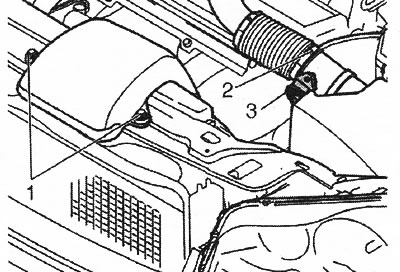

Снимите: узел корпуса воздухоочистителя с впускной трубой, реактивную тягу.

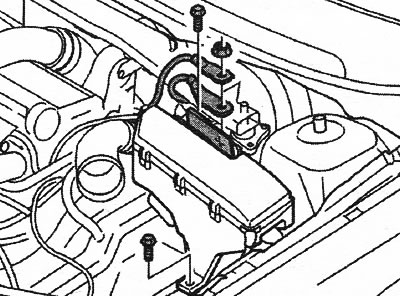

Отсоедините вакуумный шланг под блоком предохранителей. Отсоедините центральный электрический блок, блок предохранителей. Снимите: гайку кабелей электропитания, два кабеля электропитания, два винта в креплении.

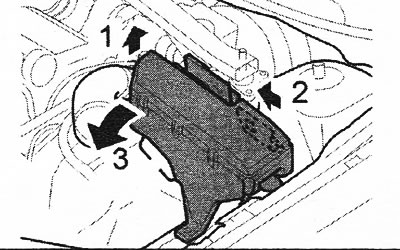

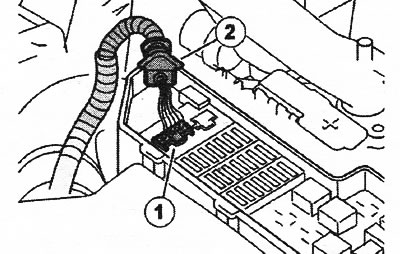

Откройте объединенный блок реле/пре-дохранителей. Снимите разъем (1). Снимите жгут проводов с блока (2). Выньте блок из крепления и сдвиньте его в сторону.

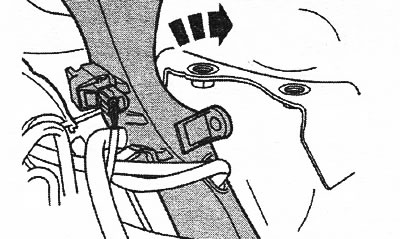

Отсоедините нижнюю секцию от ее крепления около корпуса пружинной стойки. Вдавите нижнюю секцию по направлению к моторному отсеку. Отведите блок предохранителей вперед.
Отсоедините пластмассовую гайку жгута проводов. Немного отведите крышку вперед.

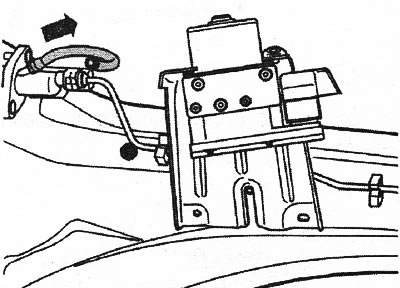

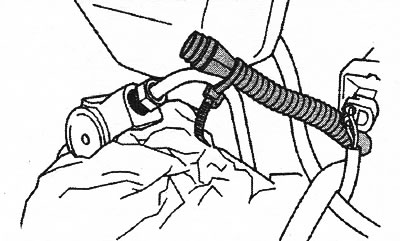

Снимите подающий шланг с главного цилиндра.
Временно прикрепите шланг к верхней муфте трубопровода тормозного цилиндра. Убедитесь, что конец шланга закреплен выше уровня в бачке. Не допускайте, чтобы в шланг попадали посторонние предметы. Чтобы предотвратить падение прокладки, держите бумагу обернутой вокруг конца шланга, когда он отсоединяется. Прокладка может быть использована повторно.
Снятие соединительной трубы

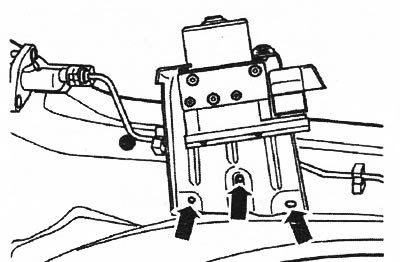

Ослабьте 3 винта блока ABS.
Снимите разъемы блока ABS.

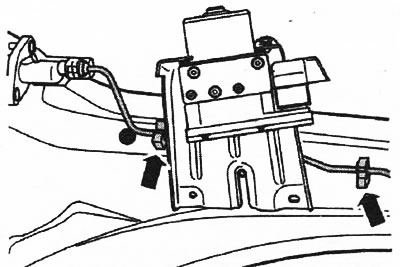

Осторожно отсоедините трубу сцепления от креплений в кузове.
Положите салфетки или ткань под соединением между линией и цилиндром. Потяните вверх стопорный зажим, затем вытяните трубу из цилиндра.
Снятие главного цилиндра
Осторожно отожмите главный цилиндр от прокладки на стороне моторного отсека. Используйте отвертку. Убедитесь, что толкатель не зацепляется и не повреждается. Немного сдвиньте насос ABS вниз, чтобы захватить цилиндр. Снимите главный цилиндр в направлении вниз.
Установка главного цилиндра

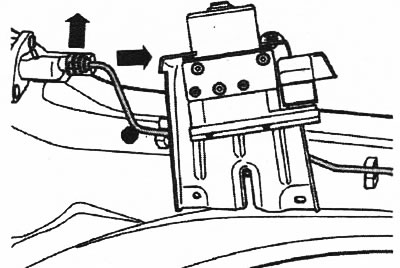

Используйте новую прокладку между главным цилиндром и панелью капота. Используйте новое уплотнительное кольцо линии сцепления. Осторожно сдвиньте блок ABS в сторону. Сдвиньте линию сцепления вверх, так чтобы был доступ к концу. Замените уплотнительное кольцо. Не повредите кабель на выключатель передачи заднего хода. Немного сдвиньте насос ABS вниз, чтобы вставить новый главный цилиндр. Установите новый главный цилиндр.

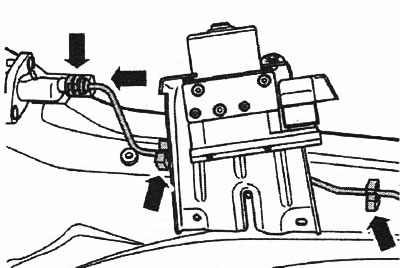

Надежно вдавите линию сцепления в 2 зажима для трубы. Затем вставьте трубу в главный цилиндр. Вдавите вниз стопорный зажим линии сцепления.
Подсоедините шланг от бачка тормозной жидкости. Сначала убедитесь, что резиновая прокладка правильно расположена в шланге. Затем вдавите шланг на место. Убедитесь, что прокладка проходит над краем трубы.
Установка компонентов моторного отсека

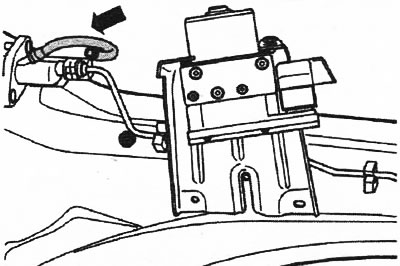

Установите: жгут проводов с пластмассовой гайкой, 3 винта блока ABS, разъем блока ABS, блок предохранителей, разъем в блоке предохранителей. Убедитесь, что резиновое уплотнение расположено правильно. Установите кабель электропитания, новый зажим. Вдавите вакуумный шланг на место под блоком предохранителей.
Установка компонентов в салоне
Установите две гайки М8, удерживающие главный цилиндр. Установите: толкатель, датчик положения педали, разъем датчика положения педали. Установите звукоизоляционную панель.
Прокачка сцепления
Отвинтите винт стравливания давления, пока не начнут образовываться капли. Варианты, использующие резиновую прокладку вместо конуса. Проверьте уровень тормозной жидкости. Используйте только фирменную тормозную жидкость Volvo (Volvo DOT 4+) при доливании.
Установка корпуса воздухоочистителя
Установите узел корпуса воздухоочистителя с впускной трубой. Установите провод аккумулятора.
