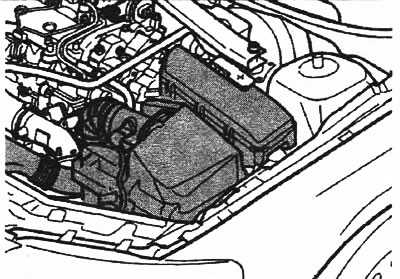

Корпус воздухоочистителя, снятие
Снимите: корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и зажим жгута проводов с корпуса воздухоочистителя, разъем с датчика массового расхода воздуха. Отсоедините шланг датчика массового расхода воздуха на трубе подачи нагнетаемого воздуха. Снимите узел корпуса воздухоочистителя.

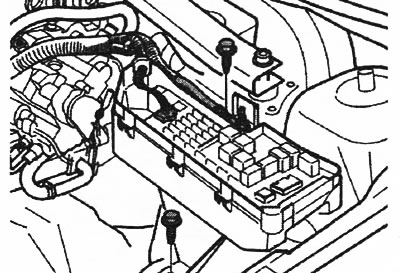

Снятие компонентов
Если насос для впрыска топлива будет снова устанавливаться или использоваться повторно, закупорьте впускные и выпускные отверстия. Снимите: разъем и положительное электропитание в центральный электрический блок, 2 винта центрального электрического блока. Поднимите центральный электрический блок в сторону.
[Текст предоставил этот ресурс: AutoInstruction.ru]

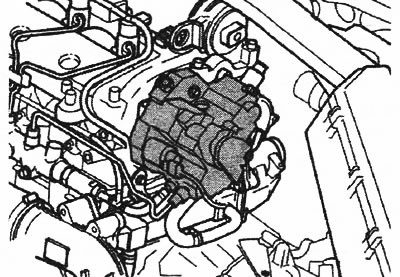

Снятие насоса для впрыска топлива
Запрещается повторное использование линий подачи. Снимите: 2 винта из кронштейна трубы вентиляции картера, впускной коллектор турбонагнетателя, линию подачи между насосом и топливной магистралью, всасывающий и возвратный шланг, разъемы от клапана управления топливом, 3 винта насоса для впрыска топлива, насос для впрыска топлива, соединительный блок. Соединительный блок может выпасть при отсоединении насоса. Будьте осторожны.
Установка насоса
Установите: соединительный блок на насосе для впрыска топлива, насос для впрыска топлива с новым уплотнительным кольцом. Используйте смазку 116 1580. Затяните до 20 Нм. Установите всасывающий и возвратный шланг, используя новые зажимы для шланга, новую линию подачи. Затяните. Установите разъемы от клапана управления топливом, 2 винта для кронштейна трубы вентиляции картера, впускной коллектор турбонагнетателя.
Установка корпуса воздухоочистителя
Установите: узел корпуса воздухоочистителя, шланг на заборник свежего воздуха турбонагнетателя, корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и жгут проводов в зажим на корпусе воздухоочистителя, разъем на датчик массового расхода воздуха. Чтобы не повредить насос для впрыска топлива двигателя, насос бака должен быть активирован приблизительно на 80 секунд путем поворота ключа зажигания в положение 2. Протрите начисто моторный отсек. Запустите двигатель и убедитесь в отсутствии утечки. Установите крышку двигателя.
