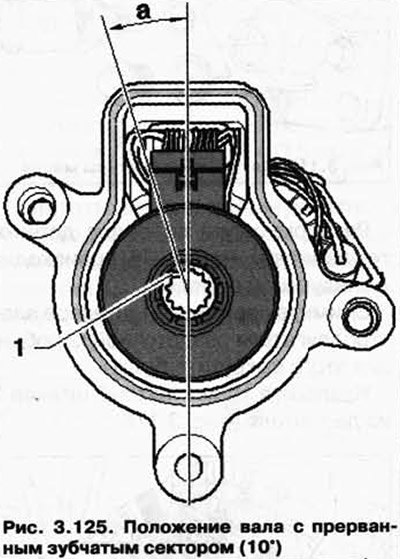

Управляющий элемент раздаточной коробки Е473 при выключенном зажигании повернут в положение «LOW/НИЗКИЙ».
Управляющий элемент раздаточной коробки Е473 находится в положении «LOW/НИЗКИЙ».
Вал с прерванным зубчатым сектором 1 должен находиться в положении А.
а = ок. 10° (рис. 3.125).
Если необходимо - поставьте вал с прерванным рядом зубьев 1 на электродвигатель раздаточной коробки так, как изображено на рисунке 3.125 (например с помощью отвертки).

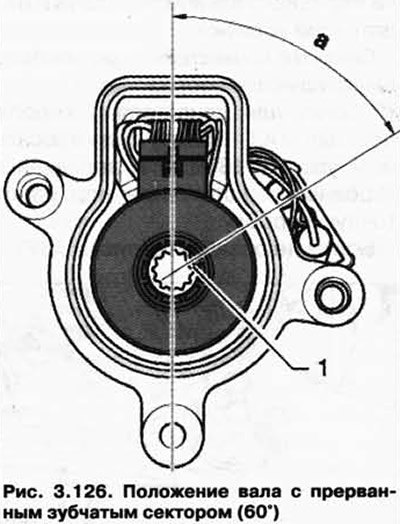

Управляющий элемент раздаточной коробки - Е473 - не находится в положении «LOW/НИЗКИЙ».
Вал с прерванным зубчатым сектором 1 должен находиться в положении А.
а = ок. 60° (рис. 3.126).
Если необходимо - поставьте вал с прерванным рядом зубьев 1 на электродвигатель раздаточной коробки так, как изображено на рисунке 3.126 (например с помощью отвертки).
Следите за тем, чтобы у электродвигателя раздаточной коробки уплотнительное кольцо прилегало в основании канавки для уплотнения раздаточной коробки.
Установите электродвигатель раздаточной коробки на установочные втулки 2 раздаточной коробки.
При этом следите за тем, чтобы прерванный ряд зубьев электродвигателя раздаточной коробки и вала управления переключением передач/раздаточной коробки совпали.
Вкрутите и затяните болты электродвигателя раздаточной коробки (рис. 3.124).
Установите держатель D.
Соедините штекерные соединения А, В и С (рис. 3.123).
При наличии - установите экран над электродвигателем раздаточной коробки.
Проверьте уровень трансмиссионного масла в раздаточной коробке.
Момент затяжки:
- электродвигатель раздаточной коробки к раздаточной коробке - 27 Нм;
- держатель к раздаточной коробке - 14 Нм.
