Штекеры и провода правого и левого фланца датчиков должны быть отсоединены.
Запорные кольца правого и левого фланца датчиков откручены.
Порядок выполнения работ

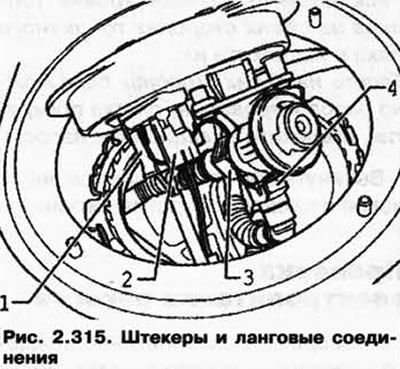

Отсоедините штекеры 1 и 2, а также шланговые соединения 3 и 4 под правым фланцем (рис. 2.315).
Информация размещена на интернет-сайте: www.AutoInstruction.ru
Извлеките фланец датчика с регулятором давления.

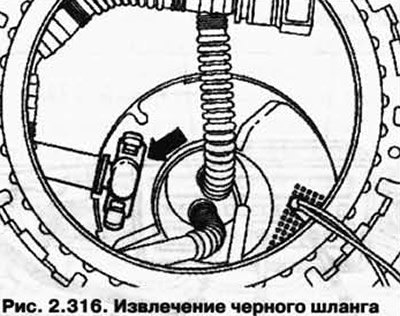

Расклипсуйте и извлеките чёрный шланг (рис. 2.316) на правой и левой стороне топливного бака из корпуса модуля подачи топлива.

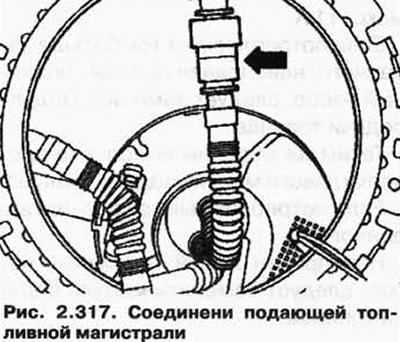

На правой и левой сторонах топливного бака отсоедините подающую топливную магистраль от модуля подачи топлива (рис. 2.317) к эжекционным насосам.
Выкрутите из днища топливного бака модуль подачи топлива, повернув его влево примерно на 90°.
Примечание: Корпус модуля подачи топлива заполнен топливом. При наклонении или переворачивании из него может вылиться топливо.
Примечание: Расклипсуйте датчики уровня топлива на обеих сторонах топливного бака и извлеките их.
Примечание: Теперь на обеих сторонах бака можно разблокировать и, слегка прокрутив, извлеките эжекционные насосы.
Вытянуть оба конца шлангов через левое и правое отверстие датчика.
