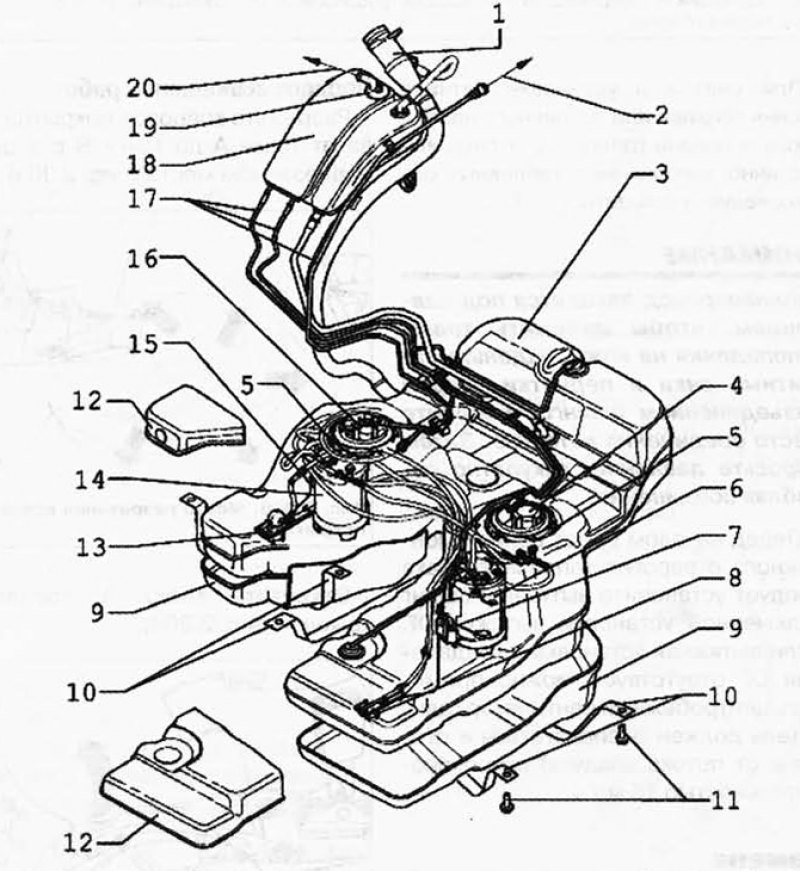

Рис. 2.306. Компоненты топливной системы: 1 - горловина топливного бака; 2 - к абсорберу с активированным углем; 3 - топливный бак; 4 - топливный фильтр; 5 - запорное кольцо, 145 Нм; 6 - модуль подачи топлива; 7 - датчик уровня топлива 3 G237; 8 - эжекционный насос; 9 - защитный кожух; 10 - бандаж; 11-20 Нм + довернуть на 1/4 об. (90°); 12 - защитный кожух; 13 - эжекционный насос; 14 - модуль подачи топлива; 15 - датчик индикатора уровня топлива G; 16 - фланец; 17 - вентиляционный шланг; 18 - расширительный бачок; 19 - клапан подачи самотеком; 20 - к редукционному клапану.
Внимание: При любых монтажных работах с топливным баком соблюдайте следующие указания. Линии всех видов (например топливные, абсорбера с активированным углем, вакуумные шланги), а также электрические провода необходимо проложить так, как они были проложены изначально. Проверьте прочность крепления провода массы между горловиной топливного бака и кузовом для защиты от электростатического разряда. Обеспечьте свободное пространство для всех подвижных и горячих компонентов.
