Снятие
Снимите два задних колеса.
Снимите центральную консоль.

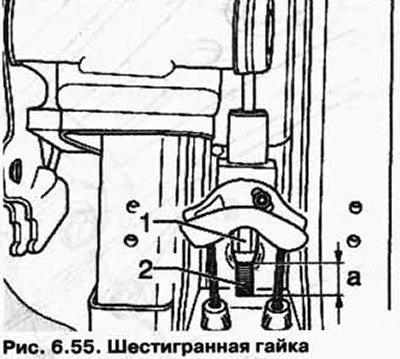

Перед откручиванием шестигранной гайки 1 измерьте величину а (рис. 6.55).
Запишите полученное значение.
Немного поверните шестигранную гайку 1 назад, пока тормозные тросы нельзя будет извлечь из компенсационной скобы (рис. 6.55).
Разблокируйте оболочку троса из крепления.
Отсоединение тормозного троса от распорного замка.
Возможно только при разгруженном тормозном тросе.
Выкрутите запорный болт регулировочной гайки стояночного тормоза.

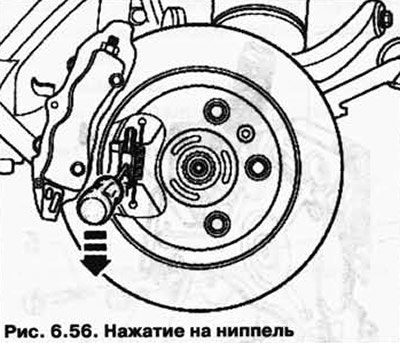

Нажмите на ниппель тормозного троса против удерживающей пружины в распорном замке вниз, пока тормозной трос нельзя будет извлечь (рис. 6.56).
Правая сторона показана в зеркальном отражении, т.е. на ниппель тормозного троса необходимо нажимать вверх.
Разблокируйте тормозной трос из держателя на баке.
Снимите тормозной трос с держателя на подрамнике и затем извлеките его.
Установка
Установка осуществляется в обратной последовательности.
Ниппель тормозного троса должен зафиксироваться в распорном замке с щелчком.
Установите тормозные тросы в компенсаторную скобу.
Закручивайте шестигранную гайку 1 на толкателе 2, пока не будет достигнута измеренная перед кузовом величина а (рис. 6.55).
Проверьте свободный ход рычага педального стояночного тормоза.
