Рис. 8.49. Рычаг педального стояночного тормоза: 1 - рычаг снятия с тормоза; 2 - тяга снятия с тормоза; 3 - упор; 4 - ножной стояночный тормоз; 5 - шестигранный болт, 23 Нм; 6 - шестигранный болт, 23 Нм; 7 - передний трос; 8 - шестигранный болт, 2 Нм; 9 - контактный выключатель стояночного тормоза.
Рис. 6.50. Модуль передачи: 1 - модуль передачи; 2 - шайба; 3 - буфер; 4 - держатель стопора троса; 5 - винт Torx; 6 - стопор троса; 7 - компенсаторная скоба; 8 - шестигранная гайка; 9 - шестигранный болт, 23 Нм; 10 - клипса; 11 - передний трос; 12 - тормозные троса,задние.

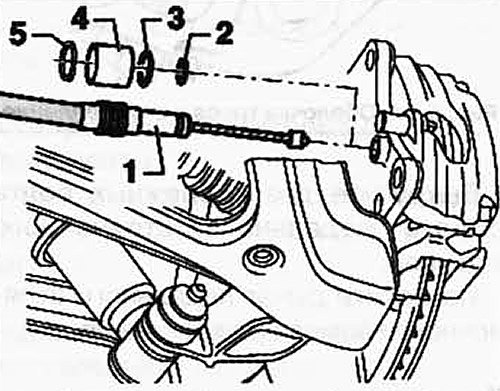

Рис. 6.51. Задний тормозной трос: 1 - тормозной трос, задний; 2 - уплотнительное кольцо; 3 - уплотнительное кольцо; 4 - сдвижная гильза; 5 - стопорное кольцо.
Затяните рычаг педального стояночного тормоза на 2-3 зуба, при этом колеса должны прокручиваться без касания тормозных колодок.
Затяните рычаг педального стояночного тормоза на 5-7 зубьев - колеса должны быть заблокированы. Если колеса еще прокручиваются - необходимо отрегулировать стояночный тормоз.
