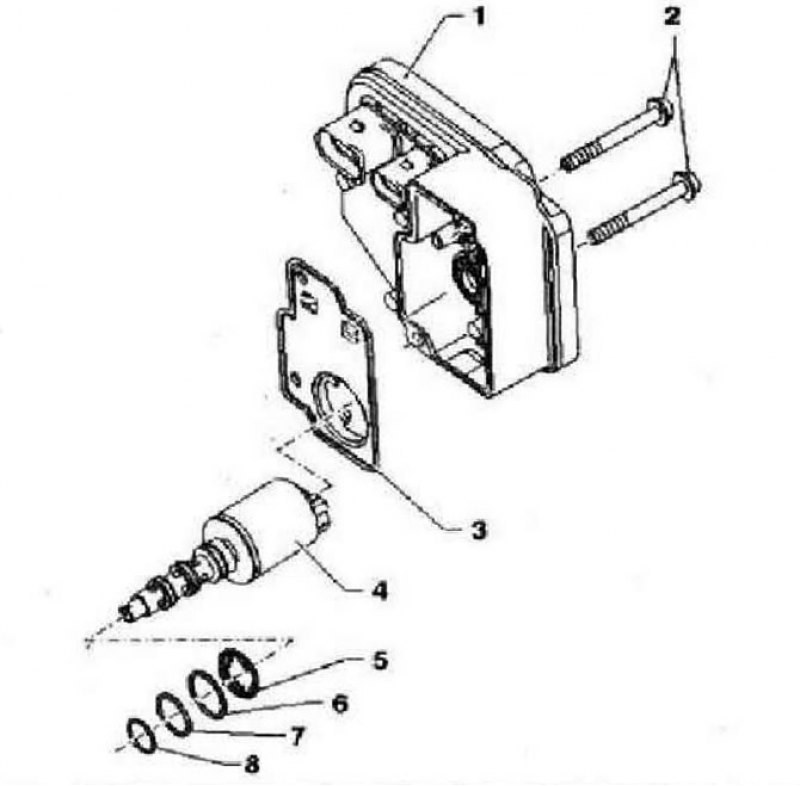

- 1 - Блок управления полного привода -J492-, калибруется с клапаном управления степенью открытия муфты -N373-, заменяется только в сборе с клапаном
- 2 - Винт, 6 Нм
- 3 - Крышка с привулканизированным уплотнением, остается приклеенной после снятия блока управления на блоке управления или корпусе муфты Haldex, обязательно заменить
- 4 - Клапан управления степенью открытия муфты -N373-, калибруется с блоком управления полного привода -J492-, заменяется только в сборе с блоком управления
- 5 - Уплотнительное кольцо, следить за правильной посадкой центрирующих кромок в канавке, смазать маслом для муфт Haldex и вставить, обязательно заменить
- 6 - Уплотнительное кольцо, диаметр 12 мм, смазать маслом для муфт Haldex и вставить, обязательно заменить
- 7 - Уплотнительное кольцо, диаметр 11 мм, смазать маслом для муфт Haldex и вставить, обязательно заменить
- 8 - Уплотнительное кольцо, диаметр 10 мм, перед установкой смазать маслом для муфт Haldex, подлежит обязательной замене
