Инструкция: Корпуса катушек зажигания с выходными каскадами были изменены. Поэтому данные катушки зажигания могут быть сняты и установлены только ори помощи съёмника -Т10094А-. Предыдущий съёмник -Т10094- может быть также использован далее, если его доработать так. как описано ниже.
Снять отмеченную зону -2- соответствующим инструментом, чтобы получить новый номинальный размер -В- 13 мм. Отмаркировать обозначение инструмента дополнительно буквой А -1-.
Снятие

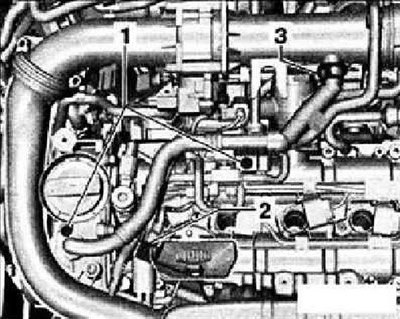

Приподнять кожух двигателя н точках -1 -и снять кожух, переместив его вперед в направлении стрелки-. Выкрутить болты крепления -1- соединительного штуцера для вентиляции картера двигателя и обратного клапана. Снять разъем -2- с перепускного клапана турбонагнетателя N249- и патрубка шланга -3-,
Установить съёмник -Т10094 А- на катушке зажигания с выходным каскадом -стрелка-.

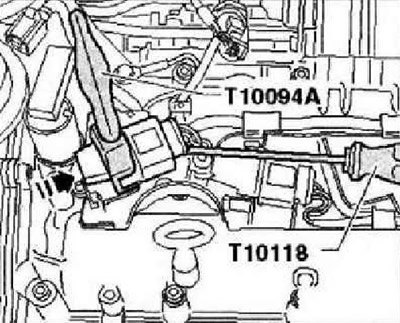

Немного вытянуть катушку зажигания с выходным каскадом. Подставить монтажный инструмент -Т10118-, как показано на рисунке. Аккуратно ослабить фиксатор разъёма и отсоединить разъём.
Установка

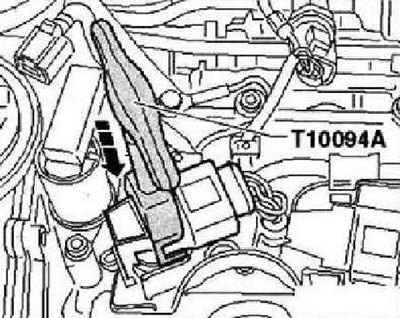

Установить съёмник -Т10094 А- на катушку зажигания с выходным каскадом. Надеть разъём на катушку зажигания с выходным каскадом, чтобы он защелкнулся. Вдавить катушку зажигания с выходным каскадом по направлению -стрелки- в головку блока цилиндров.
Источник статьи размещён на портале AutoInstruction.ru
Дальнейшая установка осуществляется в обратной последовательности. Моменты затяжки болтов крепления соединительного штуцера вентиляции картера двигателя и обратного клапана: 10 Нм.
Контрольные данные, свечи зажигания
| Буквенное обозначение двигателя | CAVA |
| Порядок работы цилиндров | 1-3-4-2 |
| Свечи зажигания | |
| Номер запчасти VW | 101 90S 626 |
| Зазор между электродами | 0.8...0,9 мм |
| Момент затяжки | 25 Нм |
