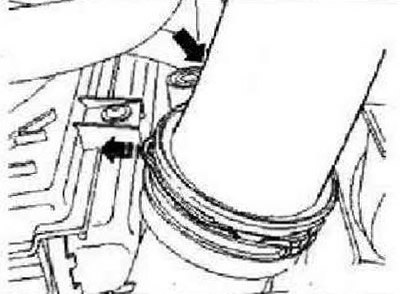

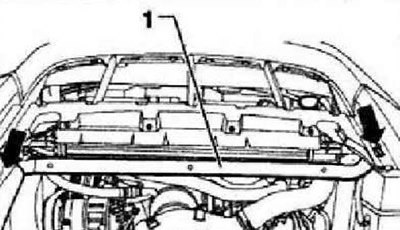

Нажать на предохранительную скобу в интеркулере в -направлении стрелки- и снять шланг -стрелка-. Снять также второй шланг, ведущий от интеркулера.

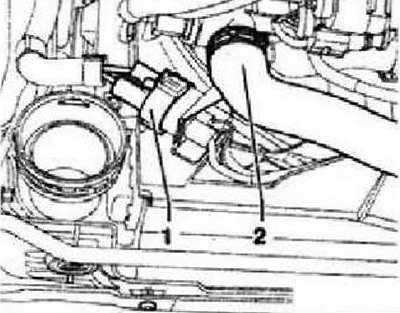

Отсоединить разъём -1-. Слить охлаждающую жидкость, для чего снять шланг -2-.

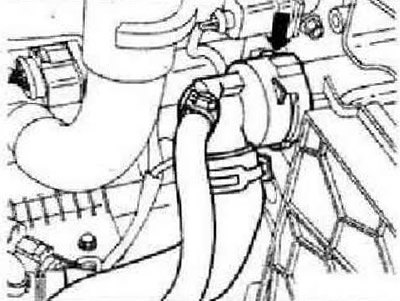

Разблокировать зажим и снять соединительный штуцер -стрелка- с радиатора. Отсоединить также соединительный штуцер на радиаторе внизу. Привести рамку радиатора в сервисное положение.

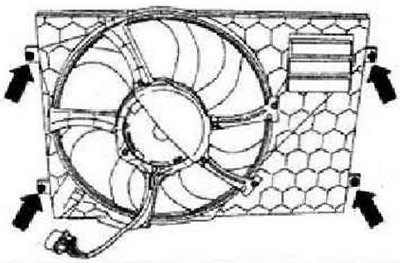

Выкрутить крепёжные болты -стрелки- и снять воздухозаборник вместе с вентилятором радиатора -V7- движением вверх.
Инструкция: Вентилятор радиатора -V7- и воздухозаборник при замене разрешается заменить только в комплекте.

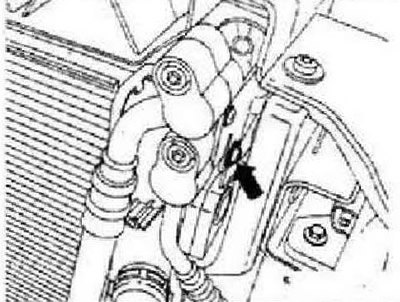

Выкрутить болт крепления -стрелка-.

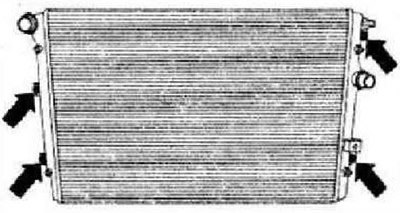

Выкрутить болты -стрелки- и снять радиатор вниз.
[Оригинал опубликован на онлайн-портале: Autoinstruction.ru]
Установка осуществляется в обратной последовательности.
Моменты затяжки
| Направляющий экран к радиатору | 5 Нм |
| Радиатор и интеркулер | 5 Нм |
