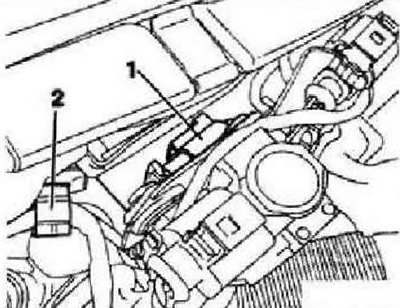

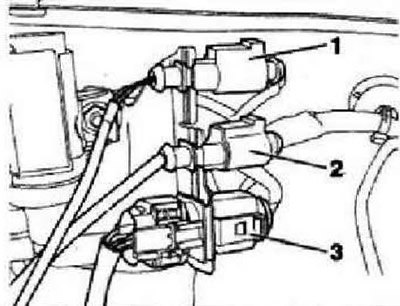

Отсоединить разъём датчика температуры ОГ 3 -G495- -1- (фиксируется за держателем). Отсоединить разъемы от держателей и снять кабели с держателей на передней стенке водоотводящего короба -2- и турбонагнетателе.

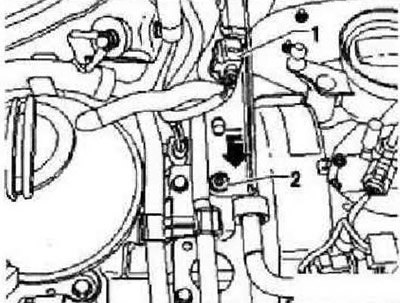

Отсоединить разъем выкрутить болт -2- и снять кронштейн датчика давления 1 ОГ -G450-, включая датчик путем смещения в направлении движения. Отвернуть датчик давления 1 ОГ -G450- от кронштейна. Положить датчик давления 1 ОГ -G450- на сажевый фильтр. Снять лямбда-зонд -G39-. Снять датчик 3 температуры ОГ 3 -G495- с помощью набора инструментов на 17 -Т10395-.

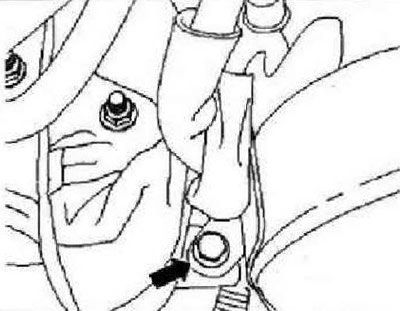

Выкрутить болт крепления -стрелка- на верхнем кронштейне сажевого фильтра. Снять шумоизоляционный поддон. Снять датчик 4 температуры ОГ 3 -G648- с помощью набора инструментов на 17 -Т10395-.

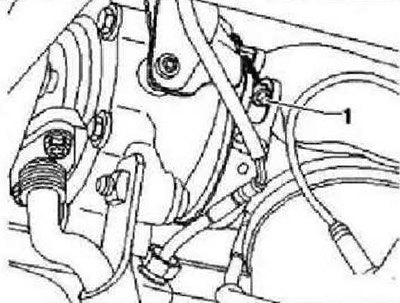

Ослабить хомут -1-, соединяющий сажевый фильтр и турбонагнетатель. Отвернуть гайки крепления сажевого фильтра к кронштейну с помощью накидного ключа с трещоткой -Т10384-.

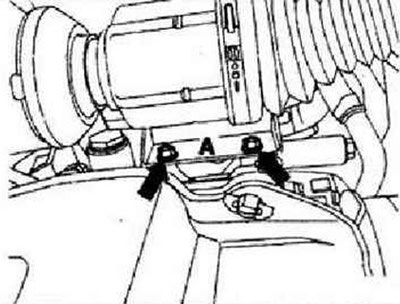

Отвернуть гайки крепления -стрелки-кронштейна сажевого фильтра -А- на картере и снять кронштейн.

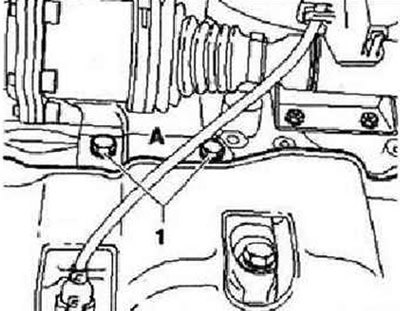

Выкрутить болты -1- теплозащитного экрана -А- над правым приводным валом и снять экран. Зафиксировать разъемный элемент передней части системы выпуска ОГ средством защиты при транспортировке -Т10404-. Ослабить хомут крепления на приемной трубе. Не снимать хомут. Снять теплозащитный экран под туннелем автомобиля. Сдвинуть хомут крепления в направлении приёмной трубы. Вращать сажевый фильтр с помощью 2-го механика так, чтобы его можно было извлечь вниз. Не повредить при этом провода и другие узлы.
Установка
Зафиксировать разъемный элемент передней части системы выпуска ОГ средством защиты при транспортировке -Т10404-. Вращать сажевый фильтр с помощью 2-го механика так, чтобы его можно было вставить вверх в рабочее пространство. Не повредить при этом провода и другие узлы. Сдвинуть двойной хомут в надлежащее положение на приёмной трубе. Установить нижний кронштейн сажевого фильтра на картере и накрутить от руки гайку крепления. Установить на кронштейн сажевый фильтр. От руки вкрутить болт крепления на верхнем кронштейне сажевого фильтра. Установить лямбда-зонд -G39-. Установить датчик 3 температуры ОГ 3 -G495- с помощью набора инструментов на 17 -Т10395-. Установить датчик 4 температуры ОГ 3 -G648- с помощью набора инструментов на 17 -Т10395-. Протянуть вверх электрические кабели датчиков температуры. Установить в надлежащее положение хомут на турбонагнетателе и затянуть его. Затянуть болты крепления в следующей последовательности.
1. Нижний кронштейн сажевого фильтра к блоку двигателя.
2. Сажевый фильтр к нижнему кронштейну, использовать накидной ключ с трещоткой -Т10384-.
3. Сажевый фильтр к верхнему кронштейну.
Установить теплозащитный экран приводного вала. Установить подвесное крепление приемной трубы на подрамнике. Затянуть двойной хомут системы выпуска ОГ.
