Инструкция: Отсоединять массу от аккумуляторной батареи не обязательно. На рисунках показано снятие или установка правой фары. Снятие и установка правой фары выполняется аналогично. Если фара была снята, то после установки фару необходимо отрегулировать. Если была демонтирована фара с газоразрядными лампами, то после установки необходимо произвести базовую настройку фар.

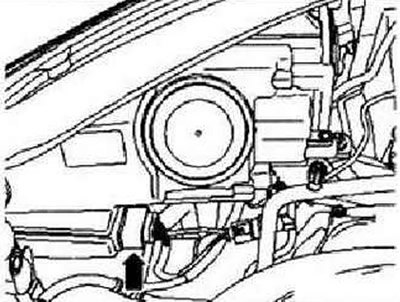

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять решетку радиатора. Разблокировать и отсоединить многоконтактный разъем -стрелка-.

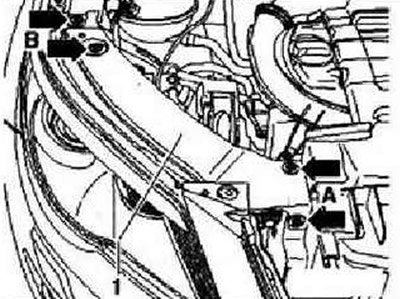

Выкрутить четыре болта крепления -стрелки А- и -стрелки В- снять кронштейн -1-.
Первоисточник расположен на портале: www.AutoInstruction.ru

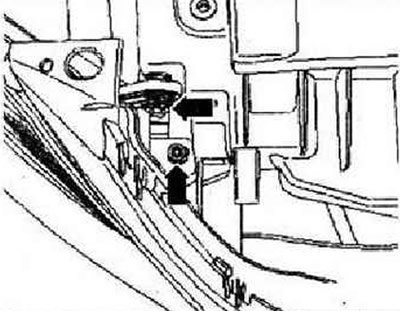

Выкрутить верхний и нижний болт крепления -стрелки- спереди на фаре.
Выкрутить винт крепления -стрелка- сзади на фаре извлечь фару вверх из проема кузова.
Установка осуществляется в обратной последовательности. Соблюдать при монтаже кронштейна -1- последовательность затяжки болтов крепления. Затянуть сначала болты -стрелка А-, затем болты -стрелка В- предписанным моментом затяжки. Проверить установку фары на одинаковые боковые зазоры. Если зазоры между фарой и кузовом неравномерны, необходимо откорректировать положение фары. Проверить работу фары.
