Инструкция: В зависимости от комплектаций могут быть установлены два варианта банка для стеклоомывателя и омывателя фар. Не рисунка» показаны бачок для автомобилей с системой очистки фар (SPA). Снятие и установка банка для автомобилей без системы очистки фар осуществляется с учетом этого обстоятельства.
Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять облицовку переднего бампера. Открепить соединительную трубку с горловиной -1- от держателя -2-.
Открутить крепежный болт -1- и снять крепежную гайку -2-.

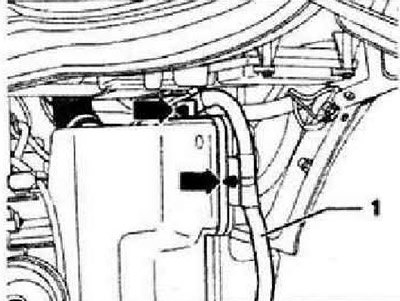

Снять жгут проводов -1- с креплений -стрелки- на бачке омывателя.
Инструкция: Для получения доступа к передним креплениям бачка стеклоомывателя и омывателя фар необходимо снять звуковой сигнал.

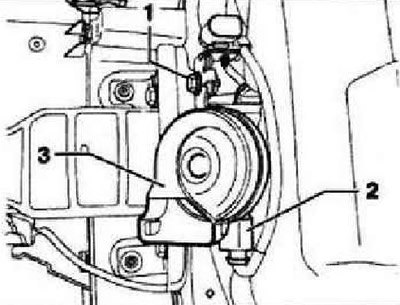

Выкрутить болт крепления отсоединить и разблокировать разъем -2- и снять звуковой сигнал -3-.

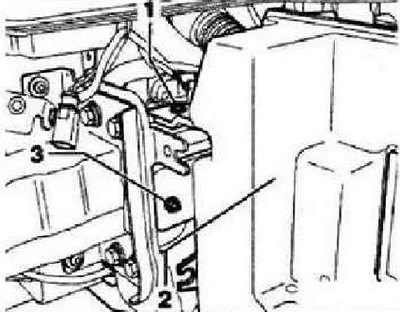

Открутить крепежный болт -1- и снять крепежную гайку -3-. Сдвинуть бачок стеклоомывателя и обывателя фар -2-, с учетом длин подсоединенных магистралей, в сторону из своего монтажного положения.
Инструкций: Чтобы при подключении не перепутать шланги подачи омывающей жидкости к насосу омывателей ветрового и заднего стекол - V59-. шланговые соединении насоса и трубок помечены цветом. При монтаже фитинги шлангов необходимо надеть на соответствующие им по цвету фитинги насоса.
Для разблокировки повернуть стопорные клипсы на шланговых фитингах -7- и -8-и отсоединить их от насоса омывателей ветрового и заднего стекол -V59- -9-, Для разблокировки повернуть стопорные клипсы на шланговом фитинге -4- и снять его с насоса системы очистки фар -V11- -3-. Разблокировать и отсоединить штекерный разъем -5- датчика уровня жидкости в бачке стеклоомывателя -G33- -6-. Расклипсовать жгут проводов -11- из бачка -стрелки-. Потянуть насос системы очистки фар -V11- -3- вверх из бачка и отсоединить разъем -2-. Потянуть насос омывателей ветрового и заднего стекол -V59- -9- вверх из бачка и отсоединить разъем -10-. Извлечь бачок -1- вместе с соединительной трубкой и горловиной из автомобиля.
Установка в обратной последовательности, при этом учитывать следующее.
Инструкция: Расположить звуковой сигнал при установке так, чтобы он не касался соседних деталей.
Затянуть все резьбовые соединения предписанными моментами. После завершения монтажа удалить воздух из системы очистки фар.
