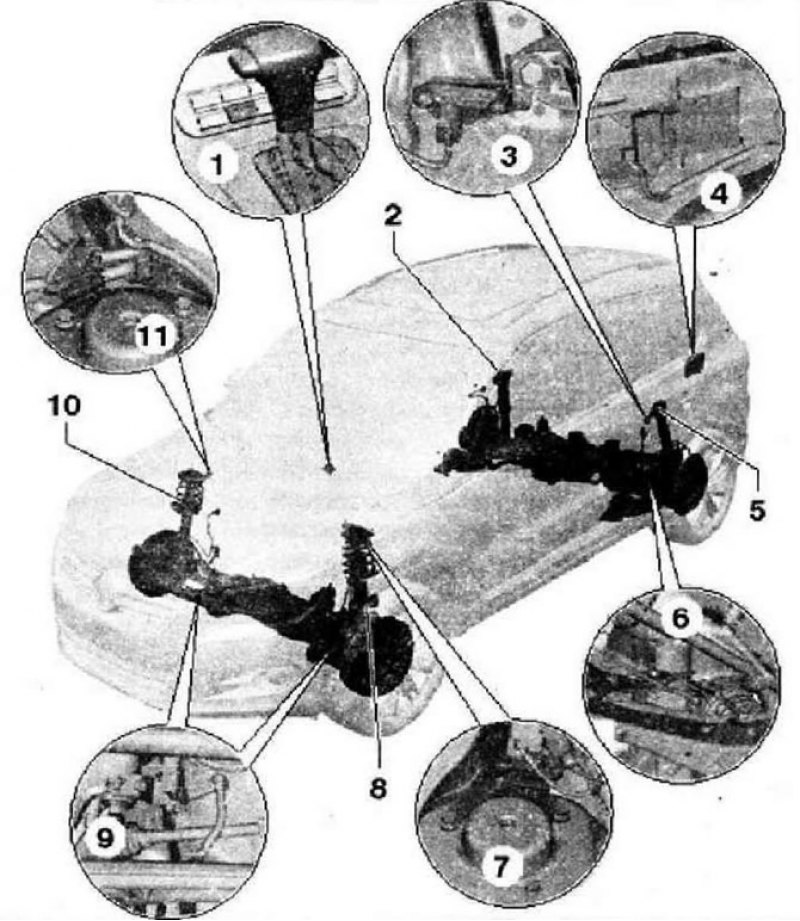

Осторожно: Менять местами датчики ускорения кузова запрещается.
- 1 - Клавиша настройки демпфирования -Е387-, место установки: на центральной консоли, перед рычагом переключения передач
- 2 - Амортизатор с клапаном регулировки демпфирования заднего правого колеса -N339-
- 3 - Задний датчик ускорения кузова -G343-, место установки: на опоре заднего левого амортизатора
- 4 - Блок управления системы электронного регулирования демпфирования -J250-, место установки: за левой боковой облицовкой багажного отсека, после замены блока управления системы электронного регулирования демпфирования -J250- необходимо выполнить базовую установку адаптивной системы регулирования ходовой части DCC
- 5 - Амортизатор с клапаном регулировки демпфирования заднего левого колеса -N338-
- 6 - Задний левый датчик дорожного просвета -G76-, после снятия и установки заднего левого датчика дорожного просвета -G76- необходимо выполнить базовую установку адаптивной системы регулирования ходовой части DCC
- 7 - Передний левый датчик ускорения кузова -G341-
- 8 - Амортизатор с клапаном регулировки демпфирования переднего левого колеса -N336-
- 9 - Передний левый датчик дорожного просвета -G78- и передний правый датчик дорожного просвета -G289-, после снятия и установки переднего левого датчика дорожного просвета-G78- и переднего правого датчика дорожного просвета -G289- необходимо выполнить базовую установку адаптивной системы регулирования ходовой части DCC
- 10 - Амортизатор с клапаном регулировки демпфирования переднего правого колеса N337-
- 11 - Передний правый датчик ускорения кузова -G342-
